8 ноября 2019 в 07:54

Кирилл Чернышев, редактор, тест-пилот © MOTOGONKI.RU

10 технологий MotoGP в двигателе Honda Fireblade CBR1000RR-R (2020)

Появление на рынке такого мотоцикла, как Honda Fireblade CBR1000RR-R модели 2020 года можно расценивать как прямой ответ Ducati на запуск линейки V4 и создание специально для World Superbike модели V4 R - омологированный для дорог общего пользования прототип Desmosedici 2016 года.

МОТОГОНКИ.РУ, 8 ноября 2019 - Подробнее: вся информация о Honda CBR1000RR-R (2020)

Honda и Ducati уже предпринимали попытки создать на базе своих прототипов дорожные машины. В 2006 году итальянцы усмирили 990-кубовый Desmo, построив на его базе милый Desmosedici RR мощностью лишь 197 л.с. В 2015 Honda объявила о выпуске одомашненных RC213V-S - мотоциклов, созданных из прототипа RC213V, но как оказалось, задушенных до 157 л.с. - иначе, его нельзя бы было омологировать для ДОП. Ценники на ту и другую модель зашкаливали, но коллекционеры, способные выложить $188000 за RC213V-S, выкупили все 200 мотоциклов еще на стадии предзаказа. Сыграла опция, предложенная Honda Racing: с дорожной версии можно было бы снять и 211 л.с., установив вместо штатной электроники и выпуска дополнительный гоночный кит. Оба мотоцикла были наполнены технологиями MotoGP, которые, впрочем, было нереально реализовать в серийной продукции.

Honda Fireblade CBR1000RR-R SP (2020) с Марком Маркесом на борту
Honda Fireblade CBR1000RR-R SP (2020) с Марком Маркесом на борту
перейти в фотогалерею


CBR1000RR-R 2020 года совершенно иной, как и Ducati V4 R. Они создавались с тем, чтобы стать серийными, то есть обе компании должны произвести их в количестве более 1000 экземпляров и, что немаловажно, продать их в течение года! И все же, технологии MotoGP прямо льются из новых моторов.

Очень многое о мотористике в MotoGP, что в Honda так настойчиво скрывали на протяжении многих лет, теперь пришлось - и просто нужно было! - рассказать на презентации Fireblade.

Honda Fireblade CBR1000RR-R SP (2020)
Honda Fireblade CBR1000RR-R SP (2020)
перейти в фотогалерею


Первое, что предложили в дизайн-центре Honda Racing, это отойти в сторону - раз и навсегда - от гражданского длинноходного 76 x 55 мм и взять за основу FIM-овский стандарт 81 x 48.5 мм. Речь была не в том, что инженеры Honda такие консерваторы, просто техника компании всегда была эталоном надежности, а если технология проверена годами производства и эксплуатации, зачем было ее менять? Но теперь-то пришлось - и сразу же был выявлен ряд преимуществ!

Такой сверхкороткий ход позволил уменьшить диаметр коленвала и расположить валы КПП ближе, из-за чего весь двигатель стал компактней и короче. Это позволило конструкторам сместить центр масс мотоцикла - назад и вверх (на 33 мм назад, на 16 мм выше). Новая развесовка позитивно поменяла динамику поворачиваемости.

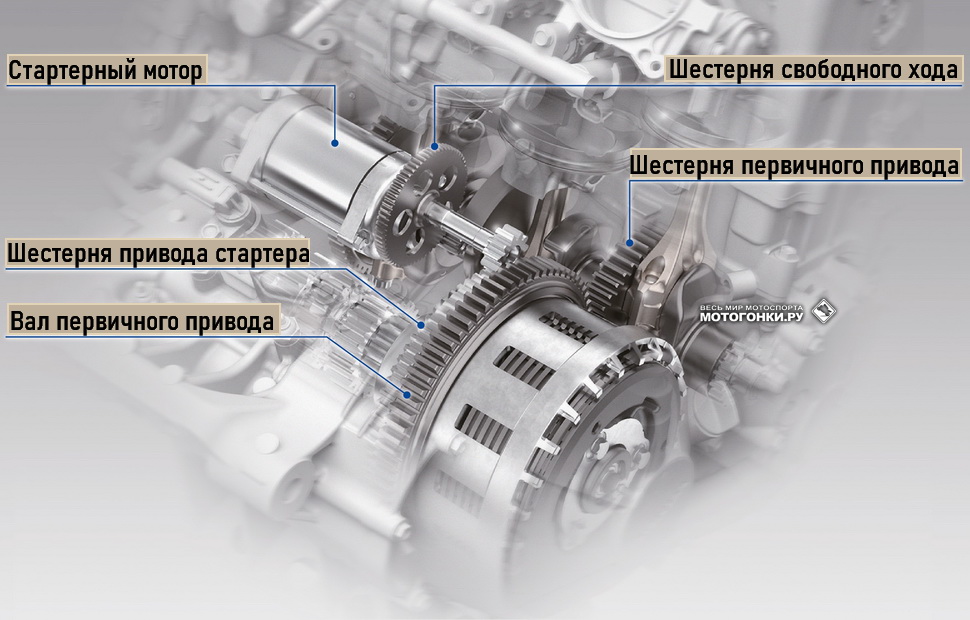

Принципиально новая установка стартера - с прямым приводом к сцеплению, как в MotoGP
Принципиально новая установка стартера - с прямым приводом к сцеплению, как в MotoGP


Во-вторых, идея переноса стартера с приводом на сцепление, а не шестерню кривошипа коленчатого вала, позволила сделать двигатель еще и уже по ширине. Ведь в прототипе MotoGP нет никакого стартера: стартовая машинка подсоединяется именно к приводу сцепления. Эта идея была опробована - и сработала. Honda сейчас патентует ее в США.

Двигатель Honda Fireblade CBR1000RR-R (2020) в разрезе: компактный генератор
Двигатель Honda Fireblade CBR1000RR-R (2020) в разрезе: компактный генератор
перейти в фотогалерею


Дизайн картера... нижняя часть двигателя CBR1000RR-R 2020 года - это копия RC213V-S, что видно невооруженным взглядом и она полностью отличается от классического L4 Fireblade CBR1000RR.

Двигатель CBR1000RR-R вращается вперед, тогда как распределительные валы - в обратную сторону, что также позволяет компенсировать момент инерции в системе без установки тяжелых балансирных валов.

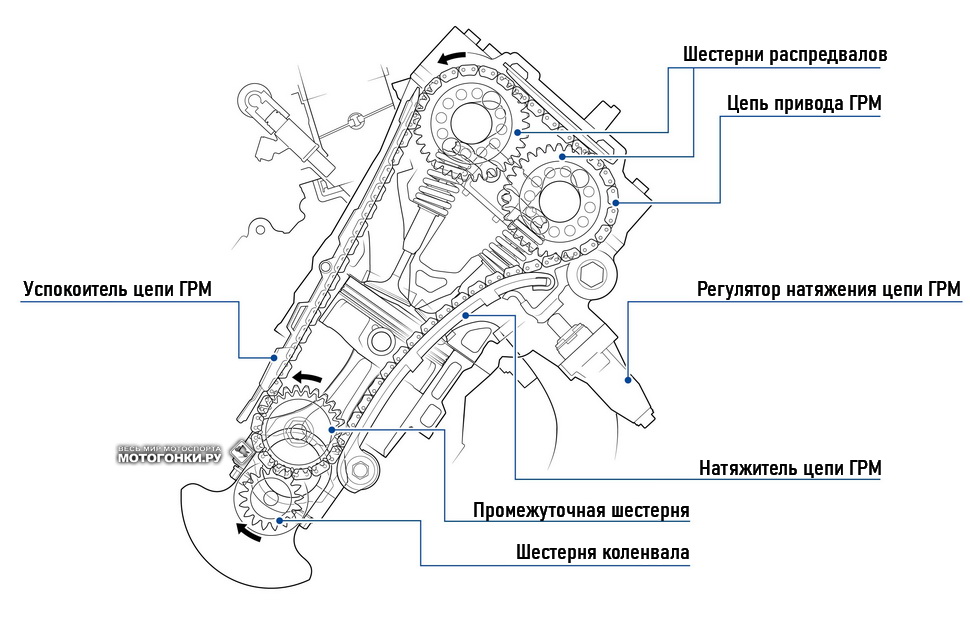

Схема привода ГРМ Honda Fireblade CBR1000RR-R (2020)
Схема привода ГРМ Honda Fireblade CBR1000RR-R (2020)


Шестерни на распредвалах приводятся в движение цепью через промежуточную шестерню, связанную с шестерней на коленчатом валу. Диаметры шестерней разнятся, что позволяет создать простейший редуктор для снижения скорости вращения системы ГРМ относительно скорости коленвала. Эта технология никак не связана с MotoGP, поскольку там применяется высокоточный и сверхдорогой метод прямого пневматического привода. Но идею тоже разработали парни из HRC!

Двигатель Honda Fireblade CBR1000RR-R (2020) - видно, что привод intake/exhaust расположены на разной высоте
Двигатель Honda Fireblade CBR1000RR-R (2020) - видно, что привод intake/exhaust расположены на разной высоте
перейти в фотогалерею


Камера сгорания практически плоская, что определяется формой поршня, скопированного с прототипа MotoGP: угол, под которым расположены впускные клапаны, крайне незначительный. Плюс, распредвал впускной системы расположен выше выпускного, чтобы обеспечить надежный зазор для практически прямого попадания смеси в отверстие.

Двигатель Honda Fireblade CBR1000RR-R (2020) - привод ГРМ
Двигатель Honda Fireblade CBR1000RR-R (2020) - привод ГРМ
перейти в фотогалерею


Следующая технология из Гран-При, которую просто вынуждены были импортировать в новый двигатель инженеры HRC, пришла в MotoGP из Формулы-1 - это переход с чашеобразных толкателей на короткие коромысла с прямым (принудительным) контактом с клапанами. Это позволило снизить инерционные нагрузки внутри системы на 75% и облегчить вращение, так что красная зона теперь начинается от 14500 об./мин.

Далее, чтобы коромысла проработали долго, они покрыты сверхтвердым DLC-покрытием (Diamond Like Carbon coating). Алмазоподобное покрытие имеет сверхпрочные связи, сверхтвердое, к тому же, обладающее полной электроизоляцией с антистатическими свойствами. Сегодня эту технологию внедряют во все области промышленности, где различные агрессивные и плотные материалы и среды соприкасаются на регулярной основе. В случае с коромыслами, это покрытие обеспечивает не только легкое скольжение (при минимальном трении), но и многолетнюю защиту контактирующих элементов.

MotoGP до эпохи тотального DLC: традиционный прогрев-притирка перед началом свободных практик
MotoGP до эпохи тотального DLC: традиционный прогрев-притирка перед началом свободных практик


До появления DLC-покрытий и внедрения их в мотористику MotoGP, механики перед каждой сессией, а также после них были вынуждены проводить прогревочно-притирочные сессии на пит-лейне с целью образования на кулачках масляной пленки. Для этого они на протяжении 10-15 минут регулярно раскручивали двигатели, вращая ручку газа. Эту операцию приходилось повторять регулярно, чтобы поддерживать плотность пленки.

Механики Ducati Factory Team готовят мотоцикл Хейдена к гоночному дню - путем постоянной подгазовки, длится это минут 10
Механики Ducati Factory Team готовят мотоцикл Хейдена к гоночному дню - путем постоянной подгазовки, длится это минут 10


Так теперь делают во всех паддоках мира с мотоциклами, не имеющими деталей с DLC-покрытием. Те же, у кого в составе системы ГРМ имеются высокотехнологичные детали, могут ограничиться прогревом двигателя на холостых оборотах.

Двигатель Honda Fireblade CBR1000RR-R (2020) - распределительные валы
Двигатель Honda Fireblade CBR1000RR-R (2020) - распределительные валы
перейти в фотогалерею


Облегчение коснулось всего, включая болты, соединяющие шатуны и крышки. Если шатуны и крышки изготовлены из титанового сплава TI-64A (собственной разработки Honda Racing из отдела MotoGP), который легче Cro-Moly на 50%, то болты - из хром-молибден-ванадиевой стали марки HB 149, и вкручиваются прямо в тело шатунов. Соответственно, сами поршни, доставшиеся CBR1000RR-R от RC213V, делают из алюминиевого сплава A2618 - еще 5% экономии массы на каждом из четырех поршней!

Двигатель Honda Fireblade CBR1000RR-R (2020) - поршень, копия RC213V
Двигатель Honda Fireblade CBR1000RR-R (2020) - поршень, копия RC213V
перейти в фотогалерею


Дизайн поршней CBR1000RR-R копирует прототипный лишь частично, но юбки поршней также покрыты износостойким покрытием из тефлона с молибденом, а в канавках стопорных колец поршневых пальцев применено никель-фосфатное покрытие.

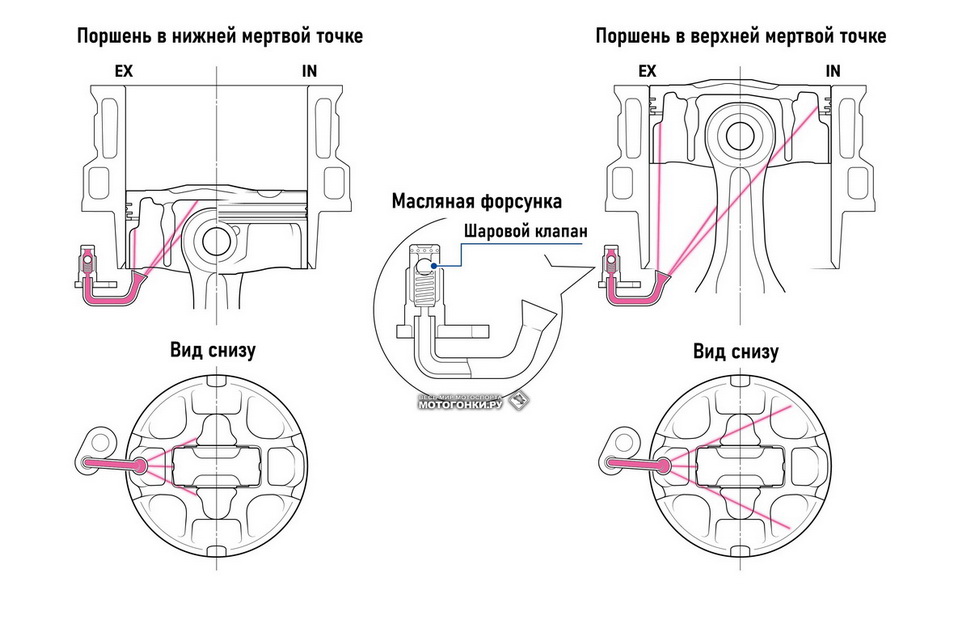

Схема форсунки в цилиндрах Honda Fireblade CBR1000RR-R (2020)
Схема форсунки в цилиндрах Honda Fireblade CBR1000RR-R (2020)


Для борьбы с повышением температуры поршней применены многосопловые форсунки, которые при каждом ходе распыляют масло в различных направлениях. На малых оборотах, когда нужды в таком охлаждении нет, шариковые клапаны в форсунках перекрывают масляные магистрали для предотвращения падения давления в системе смазки и снижения трения.

Дизайн впускного коллектора рассчитан на суперкомпьютере, его объем оптимален - меньше на 13%, чем в предыдущей модели для оптимизации потока воздуха. Это позволило улучшить отклик всей системы на открытие дросселей.

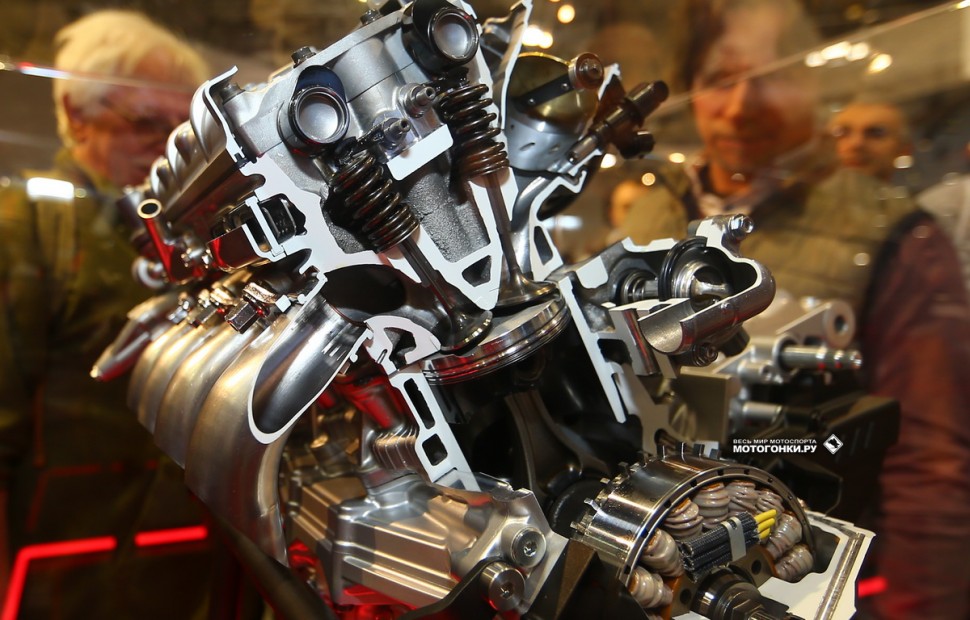

Двигатель Honda Fireblade CBR1000RR-R (2020) в разрезе
Двигатель Honda Fireblade CBR1000RR-R (2020) в разрезе
перейти в фотогалерею


Ключевой фактор в увеличении рабочего диапазона двигателя RR-R – снижение внутреннего трения, где только возможно. Для уменьшения деформации стенок цилиндров (и таким образом снижения трения) блок цилиндров в нижней части снабжен встроенными перепускными каналами. Охлажденная жидкость из радиатора циркулирует в основной водяной рубашке, а в нижней её части используется неохлажденная жидкость. Таким образом, достигается равномерная и более низкая температура стенок цилиндров по сравнению с прежней конструкцией. Отпадает также необходимость во внешнем шланге.

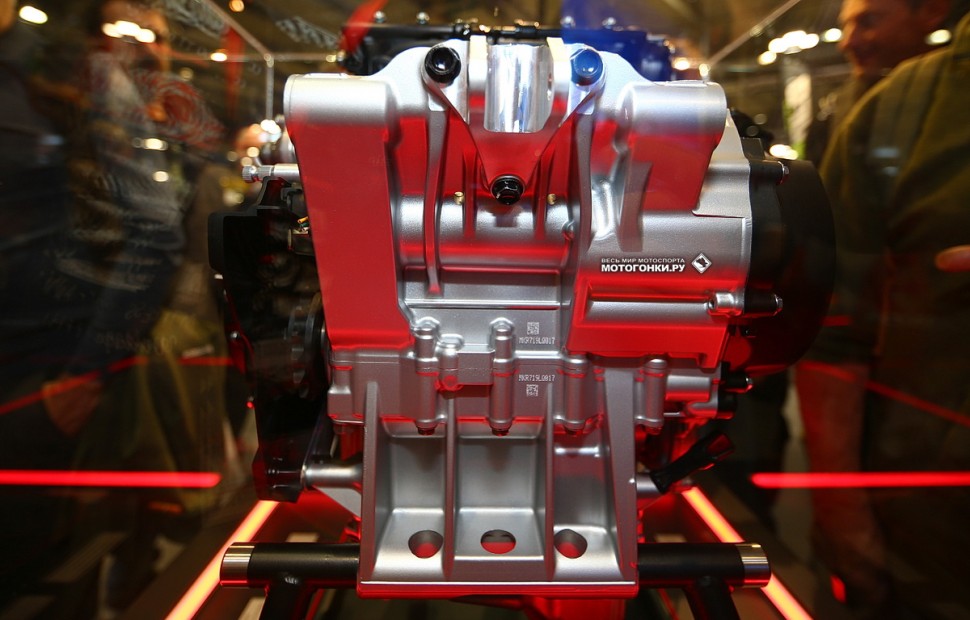

Двигатель Honda Fireblade CBR1000RR-R (2020) - теперь задняя подвеска крепится непосредственно к двигателю
Двигатель Honda Fireblade CBR1000RR-R (2020) - теперь задняя подвеска крепится непосредственно к двигателю
перейти в фотогалерею


Наконец, и это тоже касается двигателя и решений, пришедших из MotoGP: задний амортизатор теперь крепится напрямую к двигателю, что помогает улучшить обратную связь с задним колесом из-за увеличения вертикальной жесткости и снижения горизонтальной.

Подробнее: вся информация о Honda CBR1000RR-R (2020)
