МОТОГОНКИ.РУ, 15 апреля 2026 - Принцип устройства традиционной телескопической вилки мотоцикла не менялся целый век. Идея демпфирования внутри системы, где вектор приложения сил расположен не только в одной плоскости, но и на одной оси, был активно внедрен в 20-х годах XX века. Но разные инженеры пытались изобрести ее по-новому, используя принципиально иные подходы к механическому перераспределению нагрузки.
История мотовилки: альтернативы
Рычажная вилка-«спрингер» использует принцип параллелограма, где неподвижная пара сочленяется с подвижной, амортизирующим элементом является мощная пружина.

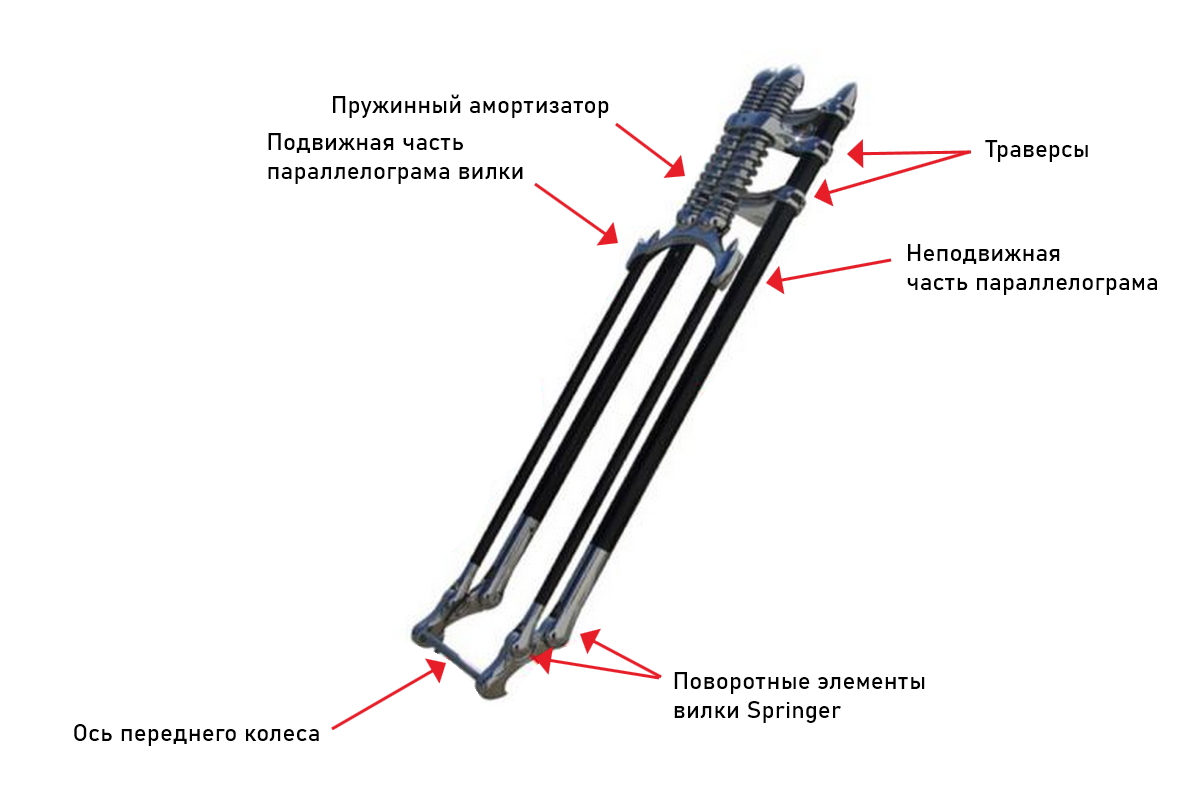

Рычажная вилка параллелограмного типа Springer
Это одна из первых разновидностей вилок мотоциклов, поскольку она на 100% механическая, не использует сложную гидравлику и пневматику. Такая вилка работает при любых углах наклона к траверсе, поэтому их часто используют при постройке кастомов, где ходовые характеристики отходят на второй план.
Минус — низкие характеристики именно в плане демпфирования, поскольку пружина имеет очень малый свободный ход и просто не способна принять на себя всю нагрузку 200-килограммового мотоцикла. Особенно это сказывается на качестве и эффективности торможения, поскольку переднее колесо всегда недонагружено, а основной вес приходится именно на заднее колесо.

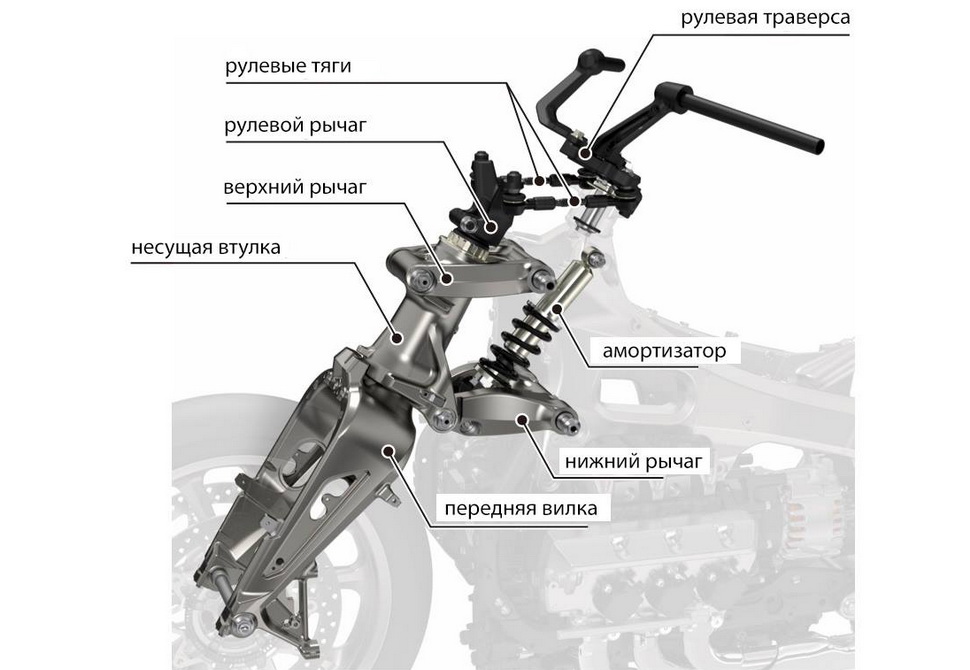

Вилка Honda Gold Wing 2018 - Double Wishbone или двухрычажная вилка
Двухрычажная передняя подвеска Double Wishbone, которую стали использовать с 2018 года на Honda Gold Wing GL1800, представляет из себя более продвинутую конструкцию, в то же время, очень дорогую в производстве и эксплуатации. При угле наклона вилки переднего колеса на Gold Wing в 30.5° и выносе в 109 мм, инженерам Honda удалось создать идеально сбалансированную систему демпфирования неровностей с минимальной передаче отдачи и вибраций на руль. Фактически, переднее колесо на Gold Wing вообще не связано с рулевой колонкой.
Минус — невозможно самостоятельное обслуживание, сложная конструкция, дорогое производство... впрочем, как и весь Honda Gold Wing!

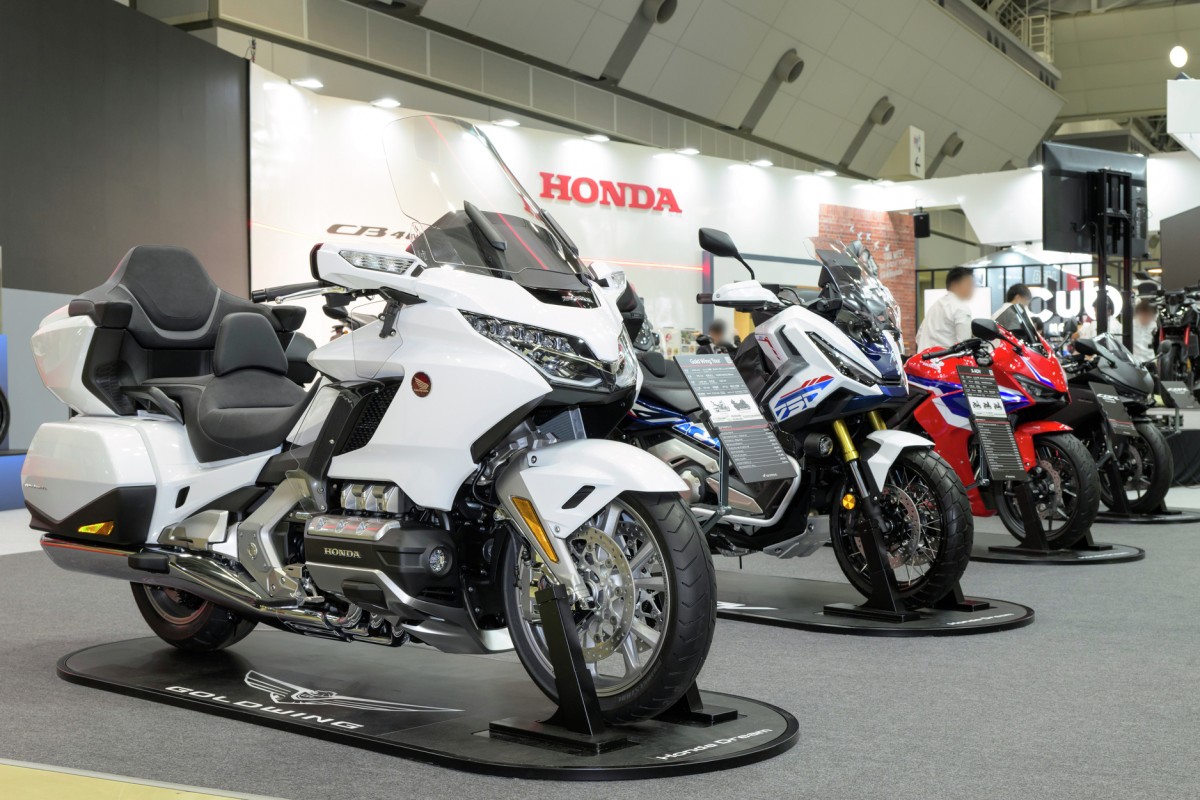

Разные мотоциклы комплектуются разными типами вилок
В то же время, очень важно понимать, что разные мотоциклы комплектуются разными типами вилок в зависимости их предназначения и целесообразности
Так что даже в 2026 году 80% всех выпускаемых новых мотоциклов по-прежнему комплектуются традиционными телескопическими вилками. Рядом с ними в модельном ряду одного производителя могут быть мотоциклы с «перевертышами» и даже более экзотическими. Таким производителями являются, например, Suzuki, Honda и BMW Motorrad.
Телескопическая вилка - идеальный компромисс
Чем круче угол наклона вилки к рулевой колонке и чем короче колесная база, тем больше нагрузка на узел, и тем острее ощущается любое отклонение в работе вилки при езде.
Классическая телескопическая вилка мотоцикла выглядит и устроена так:

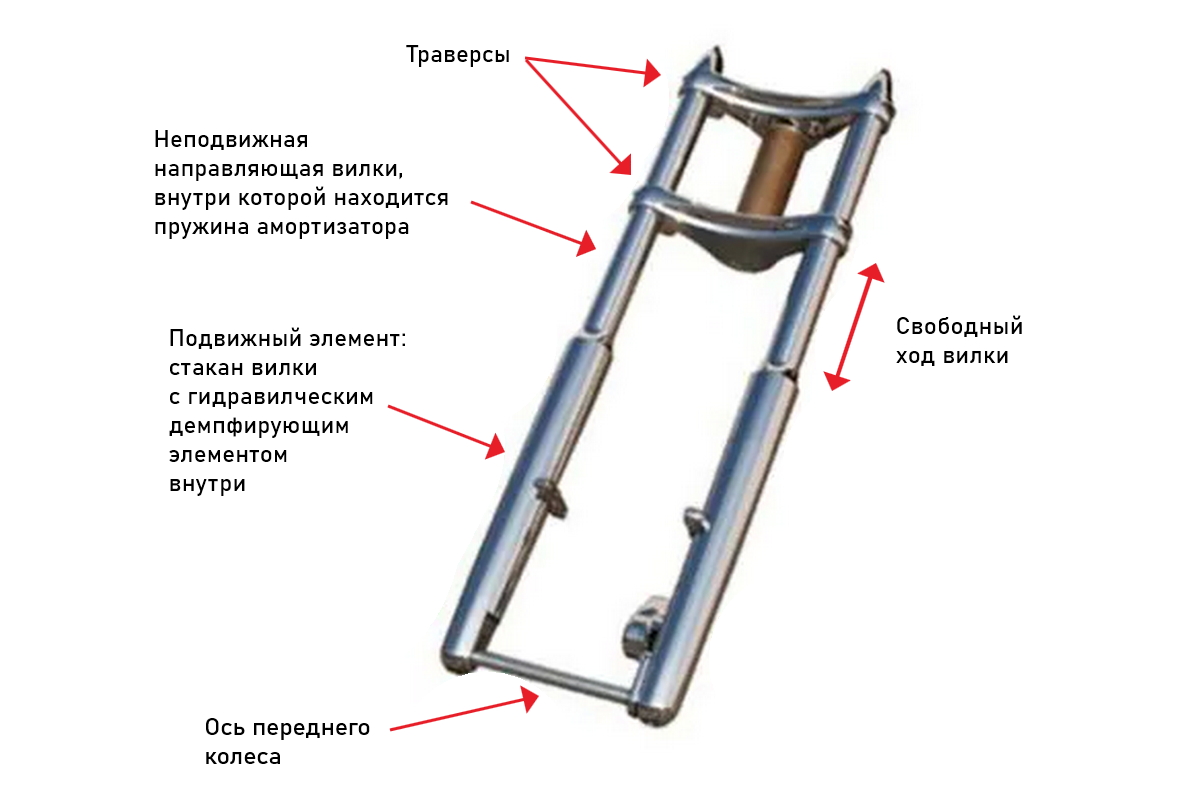

Принципиальное строение телескопической вилки мотоцикла
Телескопическая вилка состоит из направляющих стальных труб меньшего диаметра и толстых тяжелых «стаканов», обычно сделанных из алюминиевого сплава, которые свободно ходят по направляющим в рамках заложенного конструкцией свободного хода. Внутри направляющих находится амортизирующий элемент - пружина с прогрессивной характеристикой, а внутри «стакана» — демпфирующий элемент, обычно, гидравлический (масляный). При наезде на неровность, стакан вилки начинает перемещаться наверх по направляющей; пружина амортизирует это движение, возвращая стакан в исходное положение.
Гидравлика обеспечивает снижение скорости хода стакана по направляющей вверх (сжатие) и вниз (отбой), благодаря наличию клапанов. Клапаны можно регулировать, делая реакцию вилки более чувствительной (мягкой) или более производительной (жесткой). От вязкости залитого в вилку масла также зависит скорость работы демпфирующего механизма: чем масло жиже, тем быстрее проходит через клапаны, и наоборот. Для регулировки и обслуживания классической вилки требуется снимать перо с мотоцикла и разбирать его. Однако, сама конструкция примитивно проста в производстве и обслуживании, что создает главное преимущество - это очень дешево и обеспечивает превосходную производительность на дорогах общего пользования.

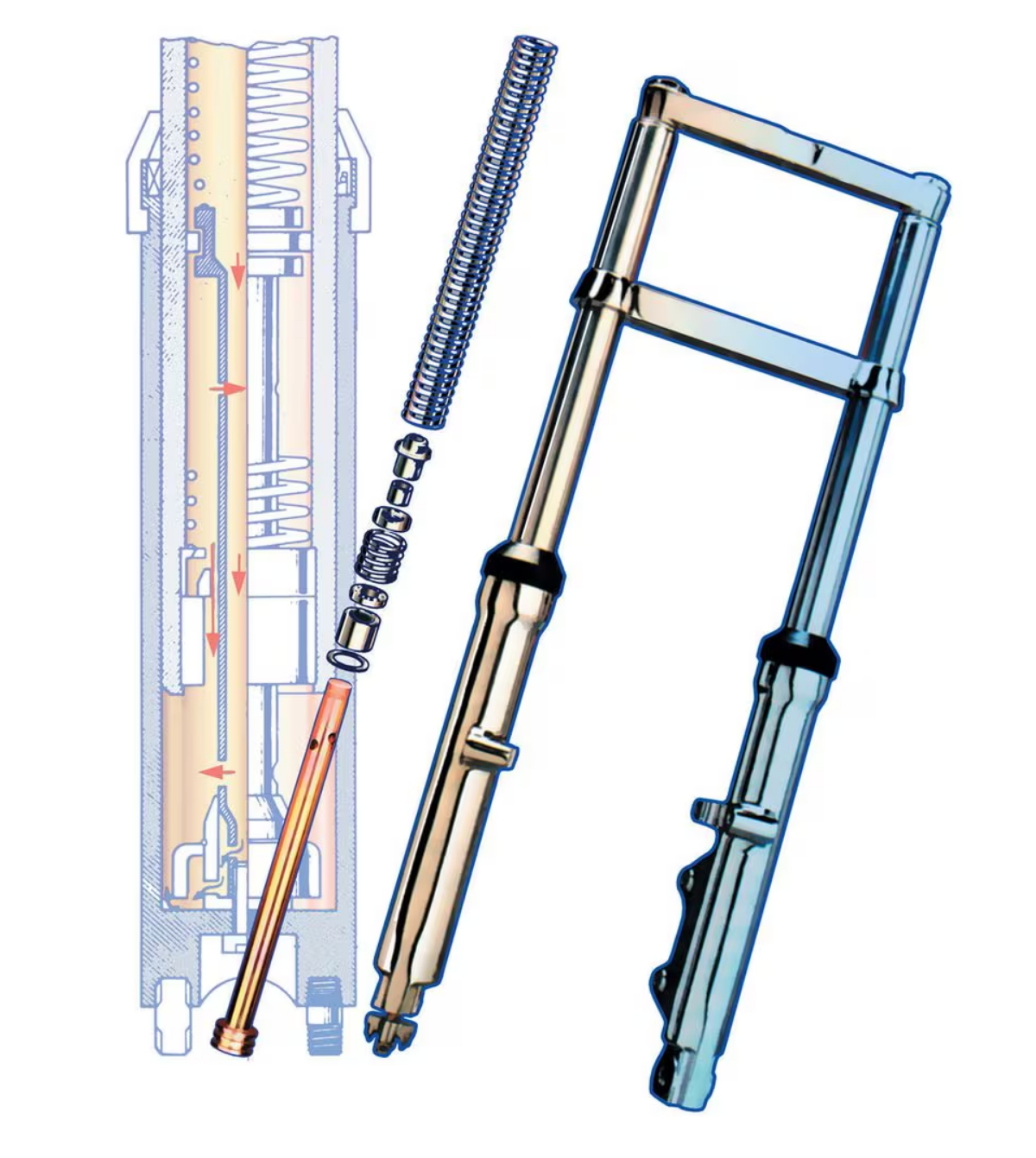

Устройство современной телескопической вилки мотоцикла классического типа
Современные типы телескопических вилок имеют модульную конструкцию - картридж, в котором могут быть разные принципы работы демпфирующего механизма. Например, гидравлика часть может быть заменена на пневматический элемент, который проще регулировать (подкачивать или спускать) для оптимальной реакции под требования водителя.
Картриджные вилки легко обслуживать: перья не надо снимать с мотоцикла, достаточно извлечь картридж через верхнюю крышку, отрегулировать его (заменить пружину) и вернуть обратно. Условный минус — для ремонта или перенастройки картриджных вилок требуется специальное оборудование.
Телескопическая вилка перевернутого типа
Современная вилка перевернутого типа была внедрена в производство японскими заводами.

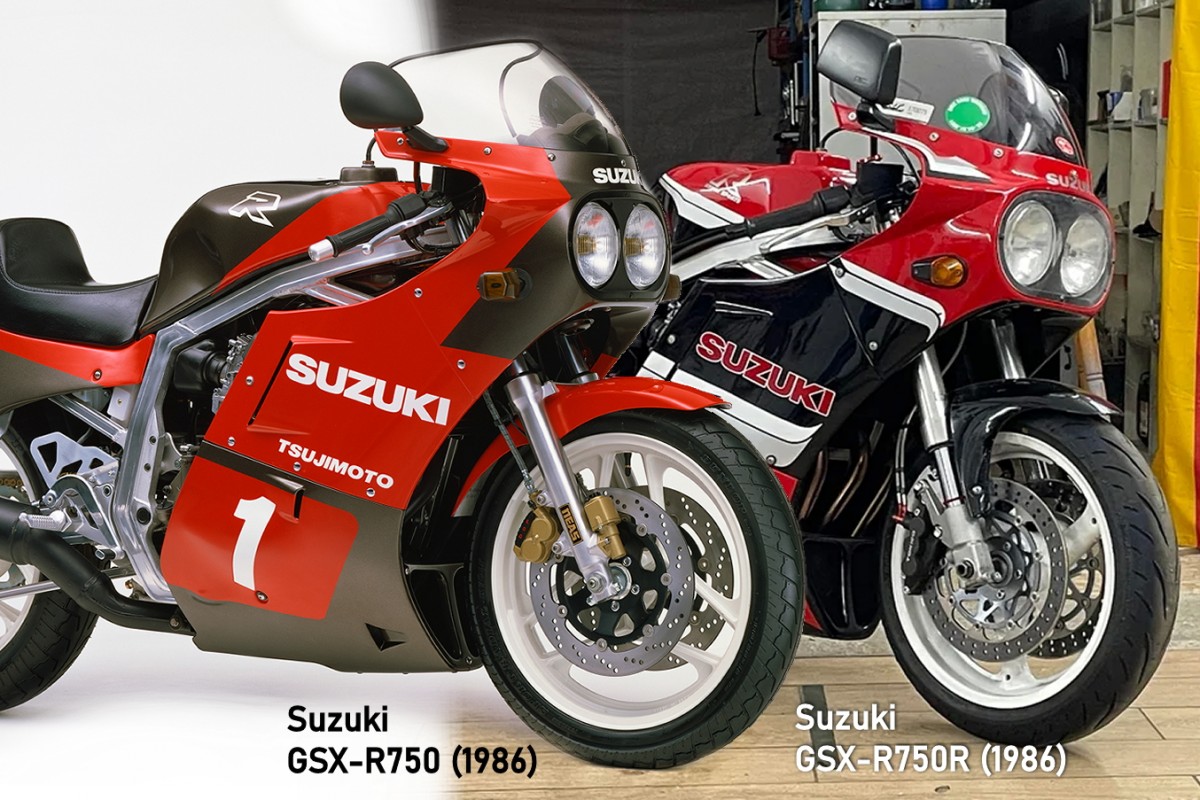

Suzuki GSX-R750 (1986) и GSX-R750R Limited Edition (1986)
Одним из пионеров стал завод Suzuki, выпустивший в 1986 году лимитированную серию в 500 супербайков GSX-R750R с вилкой перевернутого типа, что сделало front-end мотоцикла очень конфигурабельным и легко настраиваемым, привело пилотов Suzuki к победам в AMA Superbike. Параллельно с GSX-R750R завод Suzuki выпускал серию GSX-R750 с традиционной вилкой, которые участвовали в тех же гонках, например, в Японии и США. Только с 1990 года весь модельный ряд GSX-R750 был переведен на «перевертыш».
Устройство современной вилки перевернутого типа мало изменилось с тех пор:

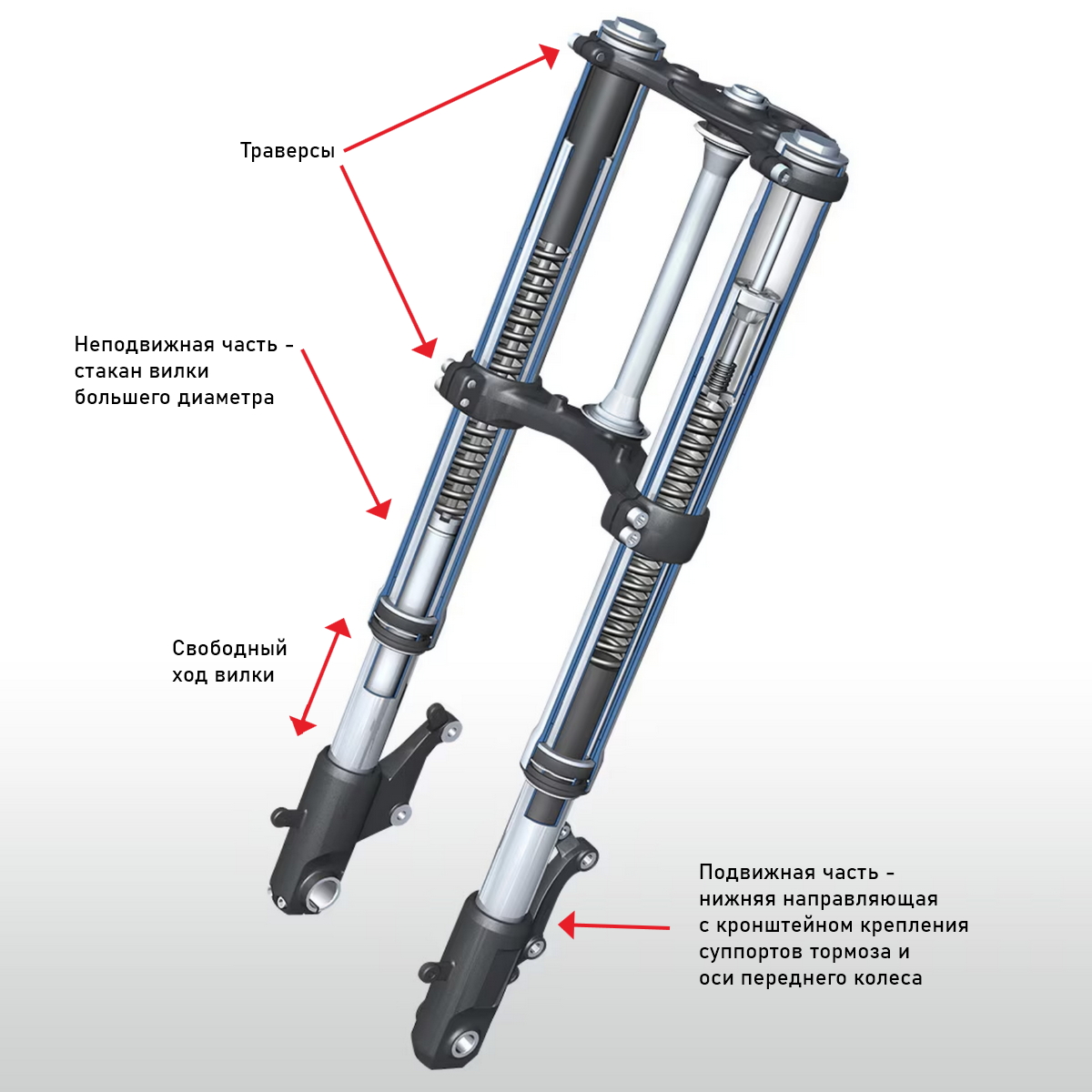

Устройство вилки перевернутого типа
Отличие вилки перевернутого типа от традиционной в том, что неподвижными здесь являются толстые и жесткие «стаканы», а подвижным элементом является нижняя часть — более тонкие направляющие стальные трубы с жестко закрепленными на них кронштейнами креплений тормозов и оси переднего колеса.
Ключевое преимущество вилки перевернутого типа над традиционной состоит в том, что направляющие трубы меньшего диаметра очень короткие, и это делает общую жесткость на скручивание всего элемента выше, предотвращая даже незначительное расхождение в позиции направляющих относительно оси движения
Иными словами, в традиционной вилке всегда есть небольшой изгиб. В зависимости от того, под каким углом приходит нагрузка с дорожного полотна, правое и левое перо могут иметь разный изгиб (минимально разный, но всё же — разный). В итоге, ось переднего колеса может менять угол наклона относительно продольной оси движения, и само колесо двигаться, пятно контакта покрышки с асфальтом — меняться.

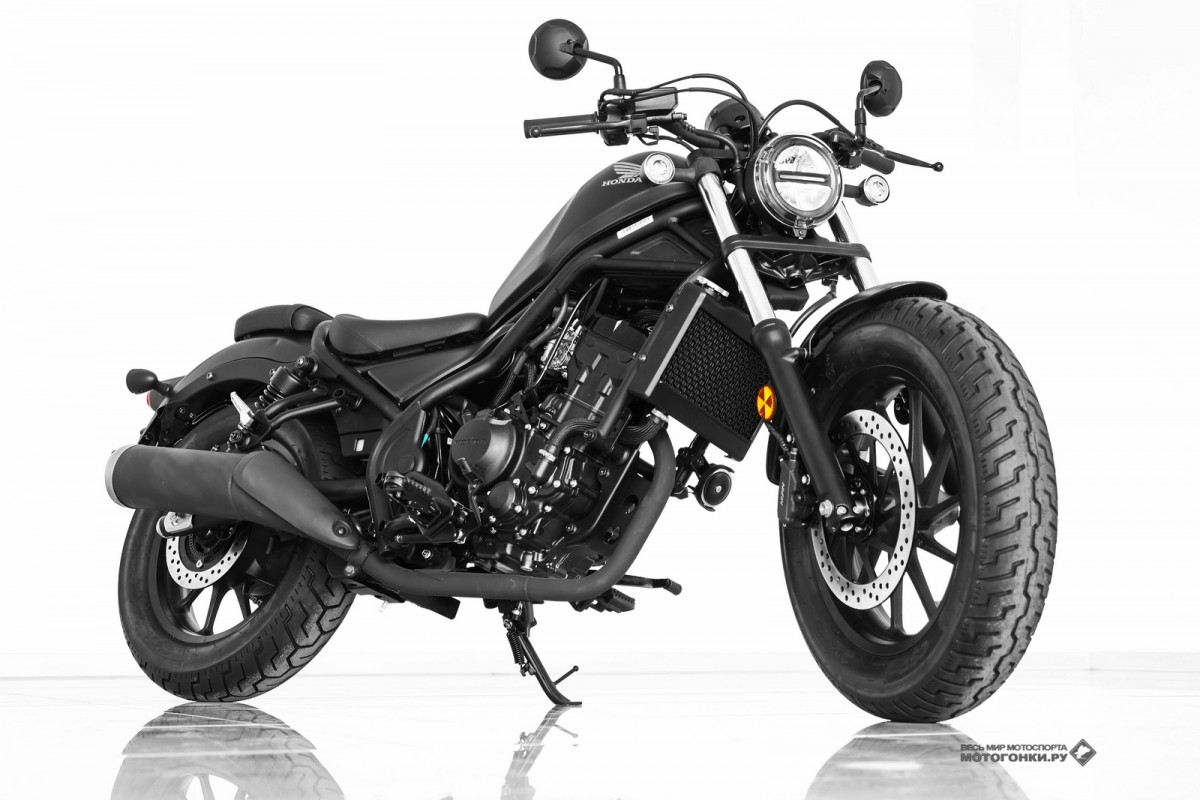

Honda Rebel 300 (2024) - легкий мотоцикл с традиционной вилкой
Явным минусом традиционной вилки является то, что скорость реакции каждого пера со временем может меняться, и тогда износ покрышки переднего колеса становится неравномерным. Например, это происходит из-за утечек масла через сальники или износа пружины, когда одно перо становится мягче другого, тогда переднее колесо начинает «гулять» на траектории при минимальном изменении профиля или гладкости покрытия. Мотоцикл становится «нервным», особенно, на низких скоростях, пропадает стабильность на дуге и так далее. То есть традиционная телескопическая вилка нуждается в регулярном осмотре, проверке уровня и замене масла, поскольку она очень чувствительна к этому.

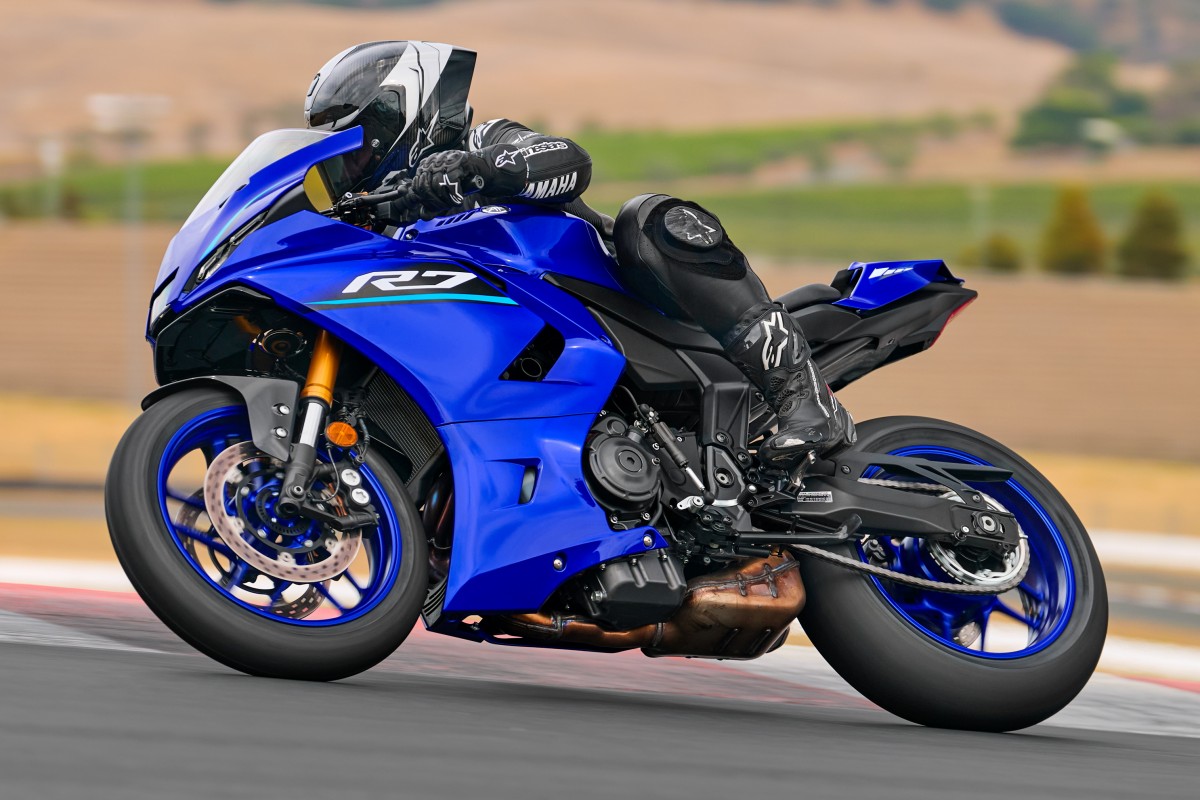

Спортбайк Yamaha R7 (2026) нуждается в максимально точном рулении на гоночном треке
Высокая жесткость вилки-«перевертыша», во-первых, значительно улучшает контакт переднего колеса с асфальтом, обеспечивая лучшую обратную связь через руль; во-вторых, эта конструкция равномерно распределяет нагрузку по большей площади вилки, уменьшая изгиб и прогиб каждого пера.
Чистая физика
Важнейший момент, который всю жизнь преследователи разработчики, это снижение неподрессоренной массы на переднем колесе мотоцикла. Производители мотоциклов идут на всё: делают колесные диски из сверхлегких сплавов, ищут новые сплавы для тормозных суппортов, производители резины разрабатывают современные, более легкие компаунды.
Но конструкция вилки — решающий фактор во всей этой игре.
У телескопической вилки традиционной конструкции «стакан» значительно массивней и тяжелее направляющих, и он расположен внизу, на стороне колеса, что добавляет вес всему элементу, и поэтому передняя подвеска вынуждена испытывать больший стресс при каждом изменении направления движения или при отработке неровностей.
В вилке-«перевертыше» неподрессоренная масса значительно ниже, плечо приложения усилий — короче, а прогиб практически сведен к нулю. В итоге, вилка перевернутого типа быстрее и легче реагирует на неровности, обеспечивая стабильный контакт передней покрышки с асфальтом.
Особенно важно в мотокроссе и эндуро
Это касается и спортивных мотоциклов, в частности, кроссовых и эндуро, на вилку которых приходится регулярная большая нагрузка при преодолении неровностей и препятствий, совершение прыжков и так далее. Вилка кроссовых мотоциклов подвергается тысячекратному испытанию в каждом заезде и на каждой тренировке, нуждается в мгновенной реакции и быстрой отработке неровностей. Так что в этом случае, вилка перевернутого типа значительно повышает общее качество езды.
Гонка AMA Supercross - 200 срабатываний вилки на каждом круге
Еще одно преимущество вилки перевернутого типа — это непрерывная смазка всех внутренних узлов конструкции, поскольку масло под действием силы тяжести находится в подвижной части, уменьшая трение направляющих, смазывая втулки и так далее.
Массовый переход на вилки перевернутого типа начался именно в мотоспорте. В конце 1980-х американские кроссовые команды стали пробовать новую разработку в гонках задолго до того, как технология добралась до серийной продукции.
Вилка перевернутого типа: «За» и «против»
Очевидные преимущества, казалось бы, перевешивают все возможные негативные факторы вилки перевернутого типа: они быстрее, точнее и долговечнее с точки зрения обеспечения стабильной производительности.
Но есть и негативные факторы, которые нужно иметь в виду.

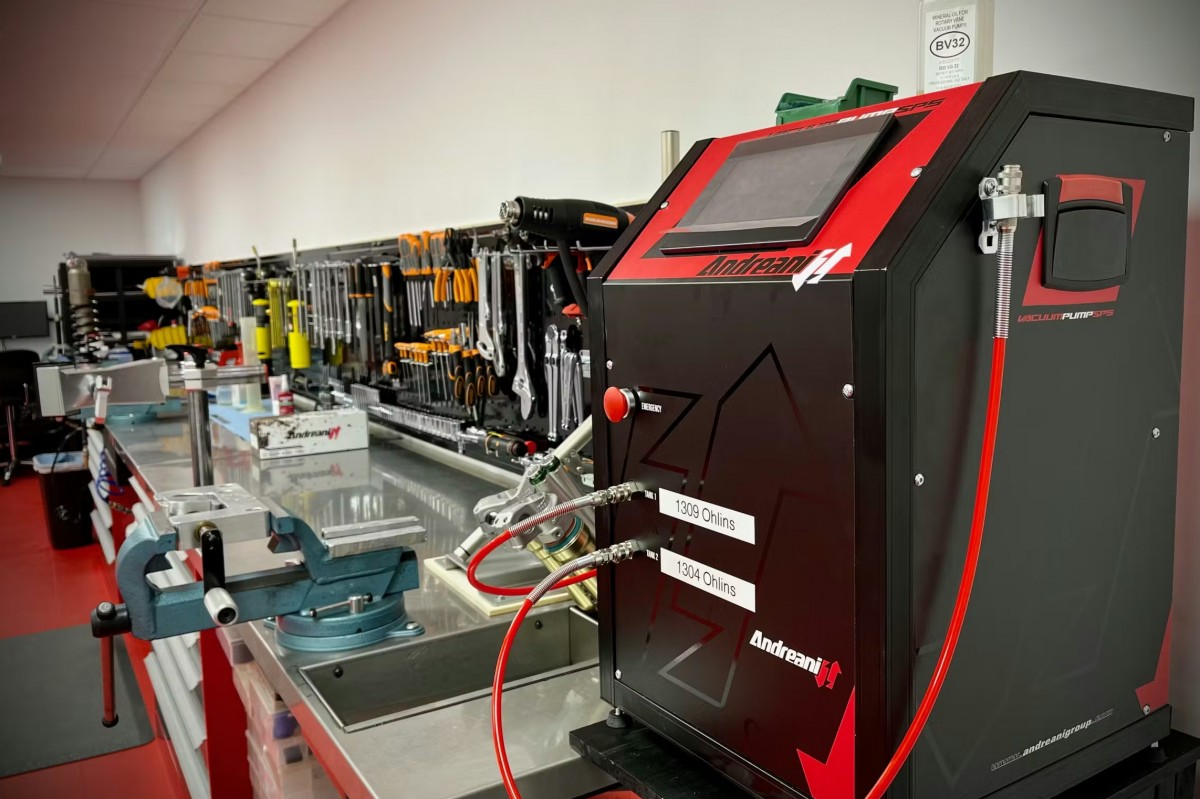

Для сервисного обслуживания современной подвески мотоциклов требуется много оборудования
Производство и сборка вилок перевернутого типа — дорогостоящее и высокотехнологичное, а сервис требует профессионального оборудования и опыта, что также значительно удорожает весь процесс
Конструкция современной картриджной вилки перевернутого типа подразумевает профессиональное обслуживание, применение специального инструмента и станков. Регулировка вилок перевернутого типа с закрытыми картриджами невозможна в условиях банального гаража, без специального пневматического или гидравлического станка со штангой нужной длины.

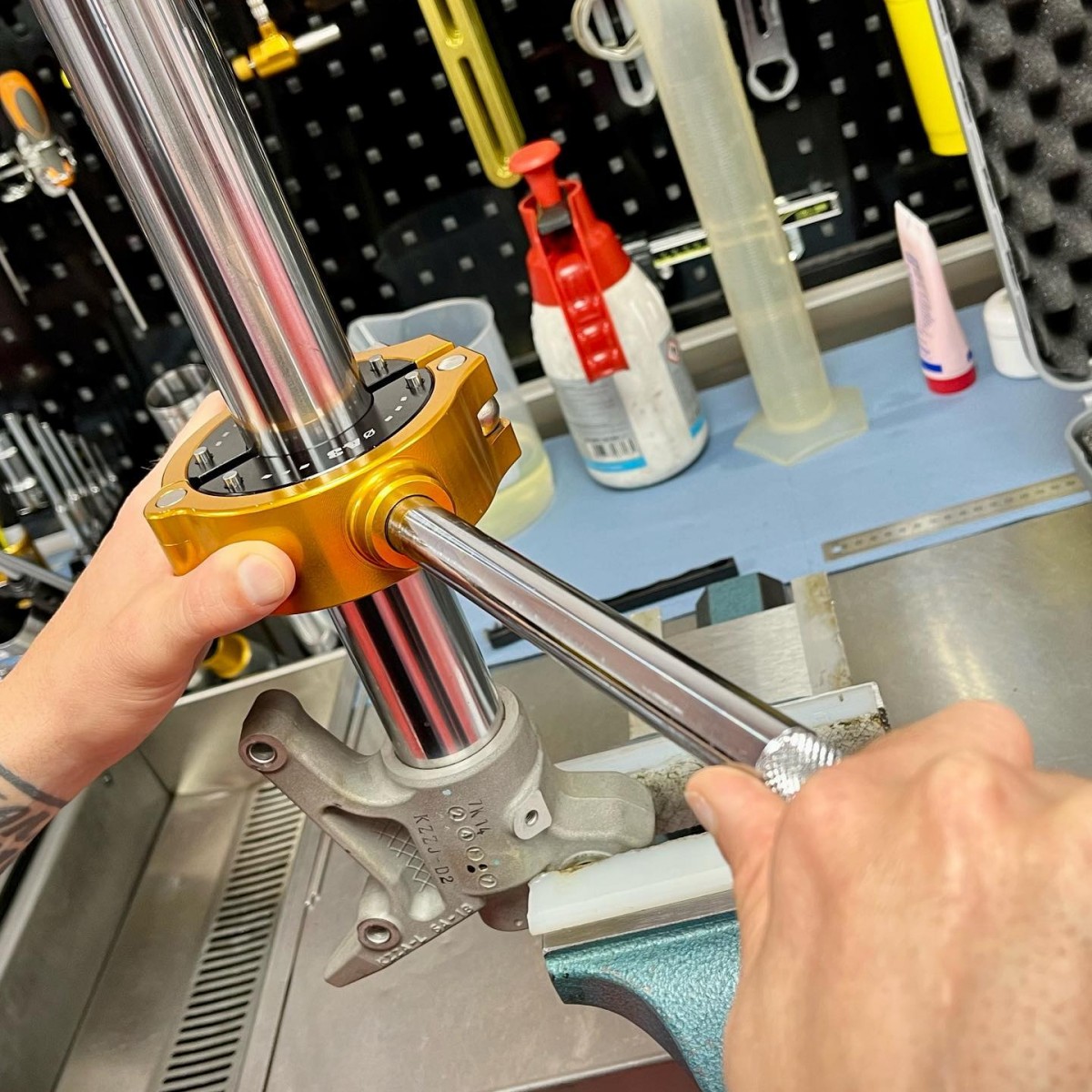

Для работы с вилками перевернутого типа требуется специнструмент
В большинстве вилок перевернутого типа отсутствуют сливные винты, так что замена масла в них всё же требует снятия переднего колеса и вилки с мотоцикла.
Одна из серьезных проблем высоконагруженных «перевертышей», это регулярный контроль за состоянием сальников: если он повреждается, масло оказывается с внешней стороны сальника, а не с внутренней и гарантированно попадает на тормозной диск, колодки и покрышку.

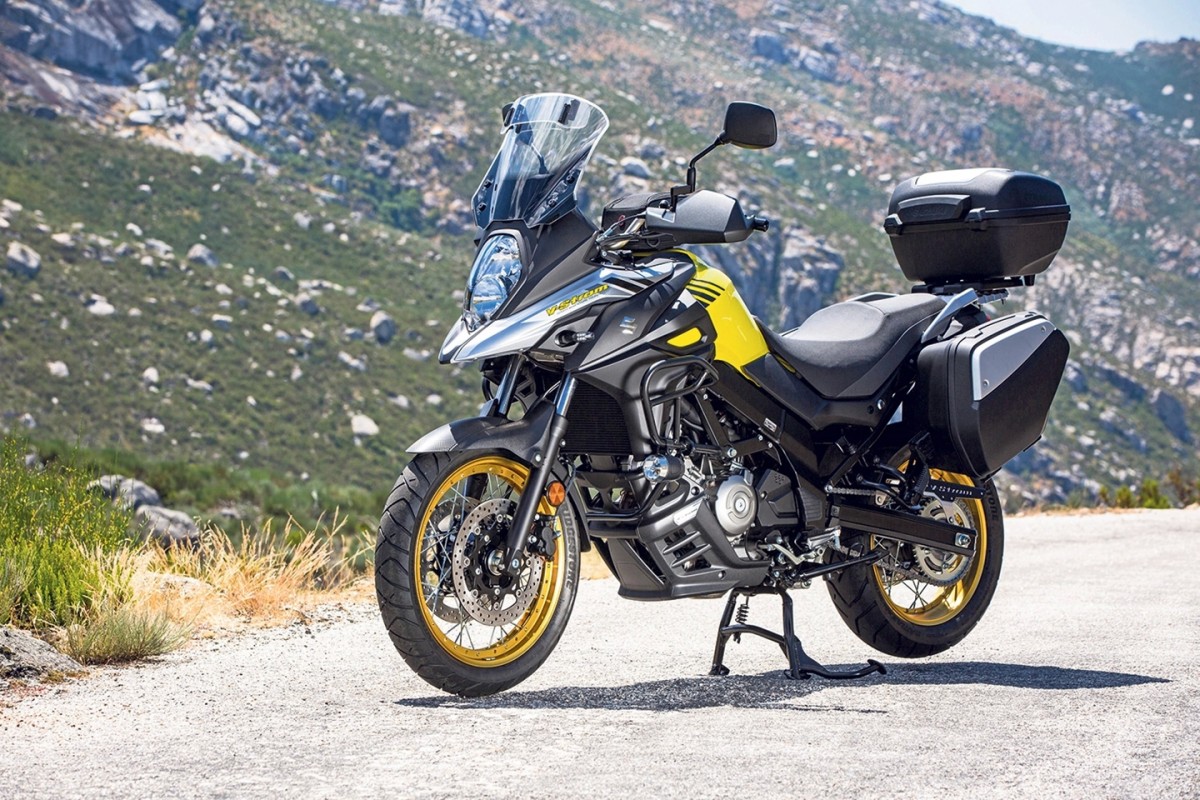

Легкий Suzuki V-Strom 650 - традиционной вилки достаточно
В традиционной вилке поврежденный сальник может прослужить годы, просто пропуская масло на направляющую (пока мало само по себе не закончится): ведь здесь масло поднимается снизу-вверх. В перевернутой вилке масло расположено выше сальника, так что оно просто вытечет на колесо и тормоза.

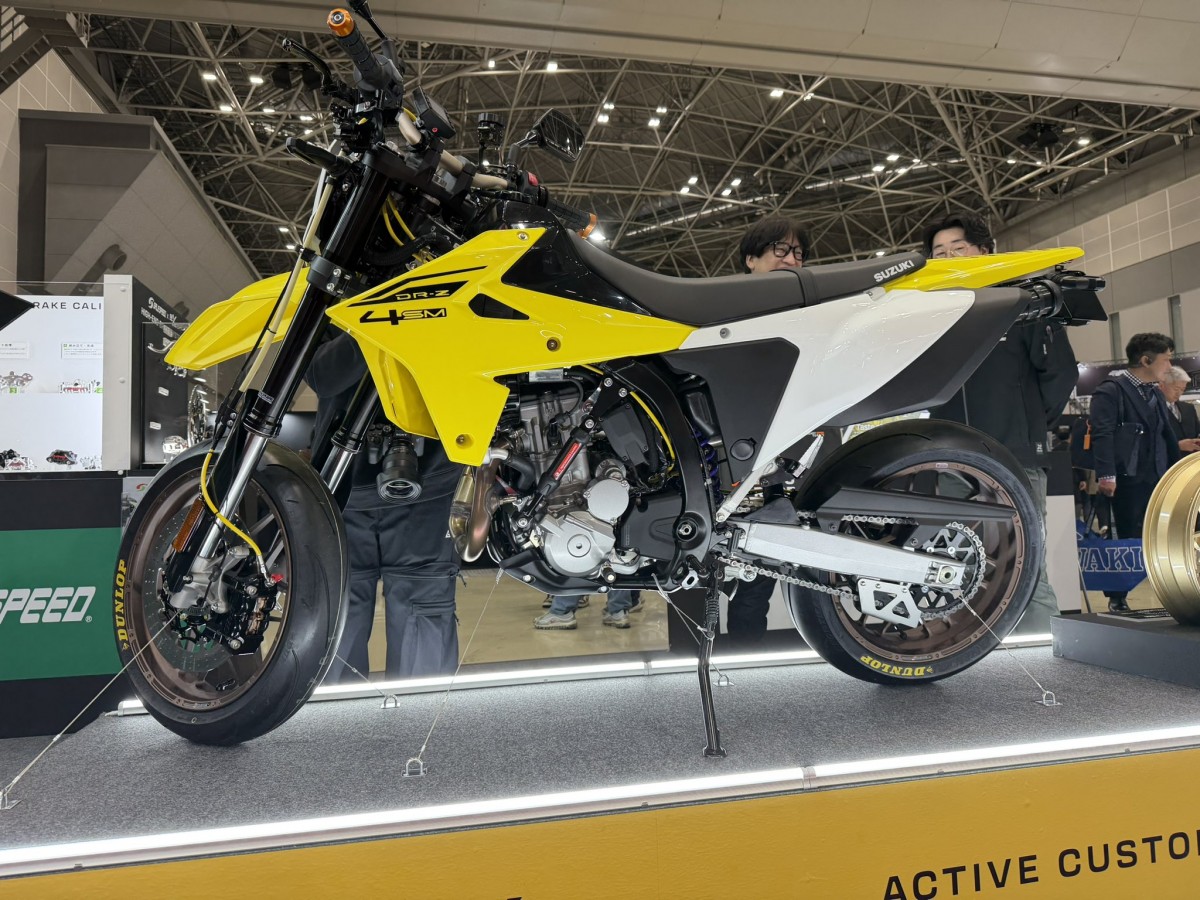

Новый Suzuki DR-Z 4 SM нуждается очень точном рулении, поэтому - вилка-перевертыш!
Можно ли переделать мотоцикл под перевернутую вилку?
Да, такие варианты на рынке имеются, хотя они весьма дороги, а смысл конверсии иногда отсутствует. Это такая же дилемма, как конверсия мотоцикла с цепным приводом — на ремень: всегда есть подводные камни и побочные эффекты, о которых узнаёшь, лишь столкнувшись с проблемой лично.
Даже тяжелый Harley-Davidson Road King комплектуется традиционной вилкой
В США есть несколько небольших производителей конверсионных наборов для Harley-Davidson, Honda, Yamaha и Kawasaki, которые предлагают решение «под ключ»: в набор входят новые траверсы, вилка с креплением для новых тормозных суппортов, сами суппорты под конкретную вилку, а также кит для замены оси переднего колеса.
Сложность конверсии в том, что при замене штатных траверс, должен быть соблюден угол наклон и вынос новой вилки, а также длина вилки — для сохранения базовой геометрии мотоцикла с сохранением развесовки между передним и задним колесом, особенно, если мотоцикл оснащен системой ABS или электроникой, включающей анализ позиции в пространстве (инерциальной платформой IMU). Поэтому, конверсионные наборы от K-Tech или Kraus Motor стоят по $5000 и выпускаются под конкретные модели мотоциклов.
Переделка вилки имеет смысл при постройке кастома на базе дорогого Harley-Davidson, для которого вложение $5000 будет лишь каплей в море десятков других переделок. Да, факт, что это значительно улучшит ходовые качества мотоцикла, такие как стабильность на дуге в повороте, динамику торможения, снизит риск срыва переднего колеса и так далее.
В большинстве случаев, мотоцикл, выпущенный с конвейера с традиционной вилкой, имеет усредненную настройку на спокойную дорожную езду. Японские и европейские заводы потратили годы на поиск сбалансированных настроек и вывели формулу оптимальной цены такого продукта. Ключевое слово во всем этом: при применении мотоцикла по назначению.
