18 декабря 2019 в 17:05

Кирилл Чернышев, редактор, тест-пилот © MOTOGONKI.RU

Технологии MotoGP: Dromo рассказала историю спасательной операции Silverstone Circuit

Какие технологии применяются сегодня при строительстве и реконструкции мировых гоночных трасс? Таких, какие принимают Гран-При Формулы-1 и MotoGP, например. Для них не подходят технологии простого дорожного строительства, что было в очередной раз подтверждено фиаско Гран-При Великобритании на Silverstone Circuit в 2018 году.

МОТОГОНКИ.РУ, 18 декабря 2019 - Когда зашла речь о реконструкции Silverstone в 2017 (первой по-настоящему полной перекладке асфальта по всей длине 5.5-километрового кольца с момента его появления), автодром нанял для этих работ одну из крупнейших европейских компаний - Aggregate Industries, часть группы LafargeHolcim. Aggregate справилась с задачей быстро и точно, но подошла к работе так же, как если бы это была простая автострада.

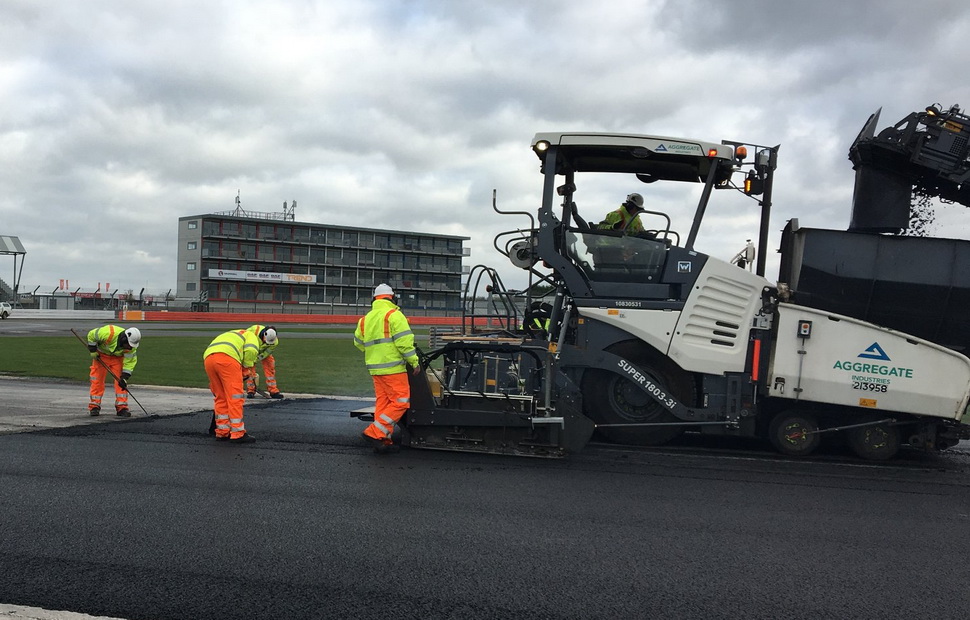

Работа Aggregate на Silverstone Circuit
Работа Aggregate на Silverstone Circuit

Они использовали высококачественный асфальт - идеально ровный, плотный и зацепистый - на загляденье, но который, впрочем, имел один недостаток. Он оказался слишком плотным: асфальт не пропускал сквозь себя дождевую воду, которая затем должна была попадать в дренаж. Плюс, Aggregate Industries уложила покрытие исключительно ровно, по лазерному правилу, что в свою очередь не позволило дождевой воде естественно уходить в стоковые коллекторы. Как итог, в ходе проливных дождей, начавшихся в Сильверстоуне накануне квалификационного дня BritishGP, на трассе образовались настоящие озера из стоячей воды, которую было просто невозможно удалить.

Отдельным вопросом стал, как образовались новые неровности (провалы) на совсем новом покрытии! Они появились всего через 4 месяца после укладки асфальта. В июле 2018 года на Silverstone Circuit состоялась гонка Формулы-1, прошедшая в целом очень ровно, без инцидентов. Но то лето было одним из самых жарких в истории Сильверстоуна: дневные температуры доходили до +34-35. Очевидно, асфальт под воздействием естественных природных условий и давления, созданного 1000-сильными болидами Формулы-1 «уселся» еще плотнее, точно приняв формы оригинальной бетонной подушки Silverstone Circuit, которую, разумеется, никто и не думал менять или обновлять. Ведь когда Aggregate завершила свои работы, Silverstone Circuit выглядел просто идеально! Но отсутствие конкретного опыта у подрядчика привело к форс-мажору. На счастье, страховая компания пошла на уступки, выплатив Silverstone Circuit полную компенсацию за отмену Гран-При Великобритании по MotoGP.

Ярно Цаффелли рассказывает о нюансах реконструкции Sepang International Circuit
Ярно Цаффелли рассказывает о нюансах реконструкции Sepang International Circuit

На полученные средства автодром нанял самую инновационную компанию в области проектирования гоночных треков в мире - итальянскую Dromo, на счету которой уже были две «спасательные операции»: первая - в Монце, вторая - в Сепанге. Сильверстоун стал третьей кампанией в портфолио. (*** Стоит отметить, что Dromo была вовлечена в той или иной степени в десяток проектов по всему миру, включая Termas de Rio Hondo Circuit).

К «спасательной операции» 2018 года Ярно Цаффелли, босс Dromo привлек трех партнеров - Tarmac, Topcon Positioning Group и NRP.

Полное снятие провинившегося в 2018 году покрытия заняло не более недели, но проводилась по особой методике. В отличие от того, как делали в Aggregate Industries, Dromo не стала удалять их асфальт целиком, «до бетона».

Вот как все это происходило.

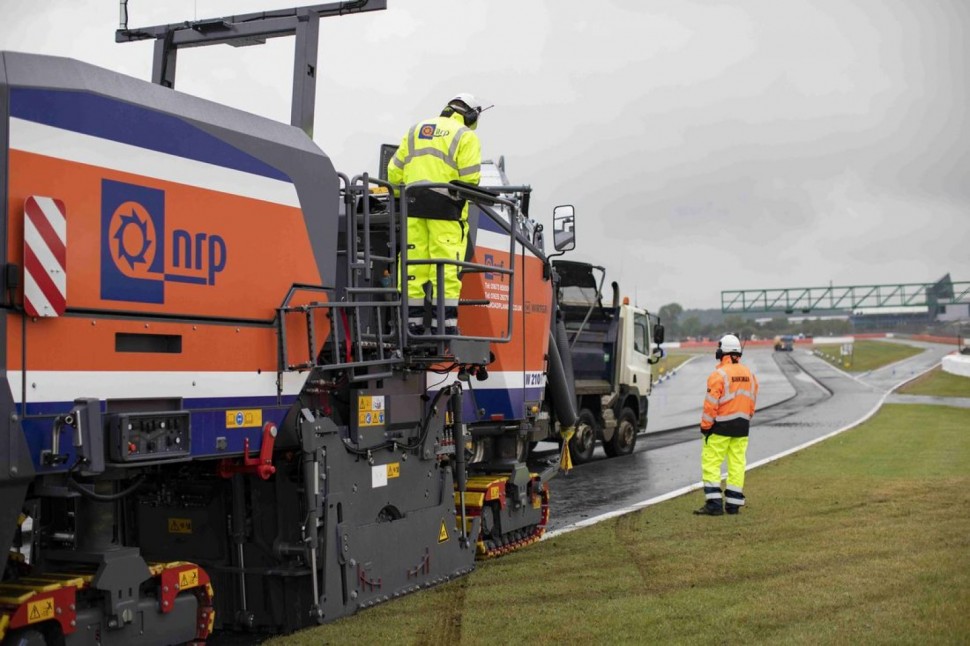

NRP производит срезку асфальта Aggragate перед укладкой нового
NRP производит срезку асфальта Aggragate перед укладкой нового

NRP - компания, обладающая огромным опытом в срезке асфальта. У них есть машины, способные подчистить любые неровности - хоть 5 мм, хоть 50 мм высотой - да так ровно, что многие бы и не увидели разницы со свежеуложенным асфальтом. Для этого использовалась технология SmoothRide от Topcon Positioning Group, которая заключается в трех стадиях.

Сначала, по трассе проходит автоматический 3D-сканнер, составляющий точнейшую 3D-карту поверхности асфальта от границы до границы. Этот сканер оснащен рентгеновской установкой, которая также создается полную 3-мерную картину скрытых полостей и разрывов в покрытии.

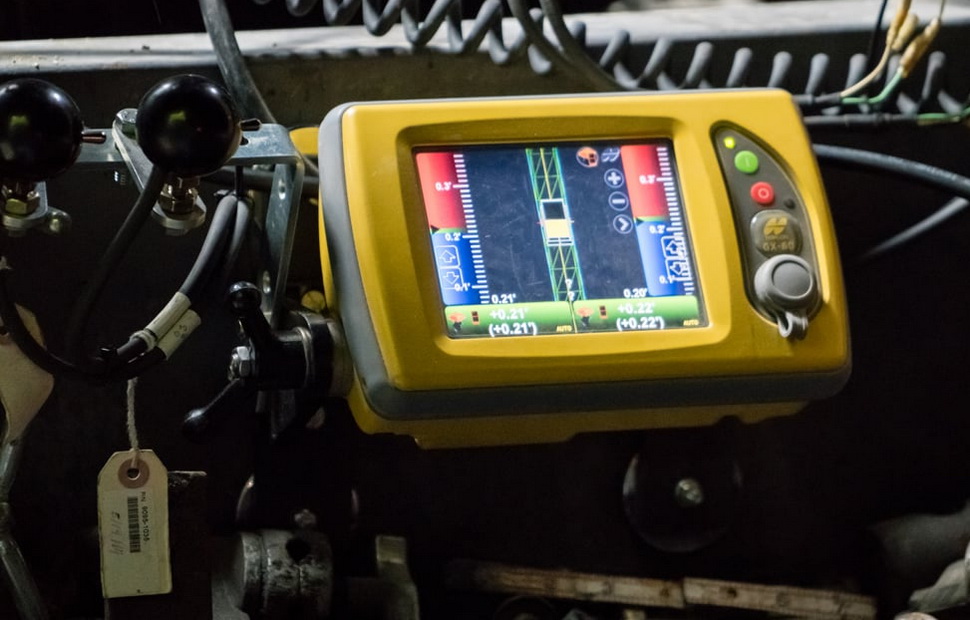

Контрольная панель SmoothRide 3D
Контрольная панель SmoothRide 3D

Далее, дизайнеры модифицируют имеющуюся карту и закладывают ее в программу фрезерной машины с привязкой к точнейшим GPS маркерам. Таким образом, машина для снятия асфальта проходит по трассе, оставляя за собой ровную полосу без кочек, неровностей и провалов.

Модифицируя карту Silverstone, Dromo изначально заложила в дизайн изменение профиля (наклона) каждого поворота и прямых участков, чтобы при укладке нового асфальта, тот сразу же принял правильную форму.

«Правильный» профиль гоночной трассы - не идеально гладкий и ровный, под "правило". Он должен быть выпуклым: более высоким по центру, низким к краям, чтобы вода могла стекать естественным путем в дренажные стоки. В поворотах применяется одностороннее профилирование, когда один край полотна (внешний) выше другого (внутреннего) - это также повышает уровень держака естественно повышая прижимное усилие на каждом колесе. Только на Sepang International Circuit, в последнем повороте Dromo сделала обратный профиль - это было единственное решение с учетом уже имеющихся дренажных коммуникаций SIC.

Технология SmoothRide 3D применяется на автострадах и при ремонтах взлетно-посадочных полос международных аэропортов. В реконструкции гоночного трека она была применена впервые именно в Silverstone, где программно модифицировали и точно срезано 87000 кв.м. асфальта.

«В отличие от дорог общего пользования, гоночные треки имеют свои особенности. В основном из-за того, что на автострадах у нас полосы разделены между собой, и можно сделать уклон каждой из них в свою сторону - от внутренней полосы к внешней. В Сильверстоуне нам пришлось создавать карту с двумя уклонами, что заняло примерно в пять раз больше времени на модификацию макета. В некоторых скоростных поворотах пришлось высчитывать правильный профиль, прежде чем добавлять его в программу» - рассказал инженер по 3D-мофицикации Topcorn Сьорд Стоове. «Нам предстояло создать совершенно новый профиль Silverstone Circuit по всей длине в 5.5 км, учитывая все недоработки, а также исключить риск появления новых кочек в будущем. Но главной задачей была ликвидация самих предпосылок для застоя воды».

Итогом этой работы стала почти идеально ровная «подушка», на которую уже можно класть финальный слой асфальта - реальная работа на 2-3 дня. Tamrac сварила по заказу Dromo новый асфальт, который был уложен в Сильверстоуне 23 июня 2019 года, за пару дней до приезда инспекторов FIA.

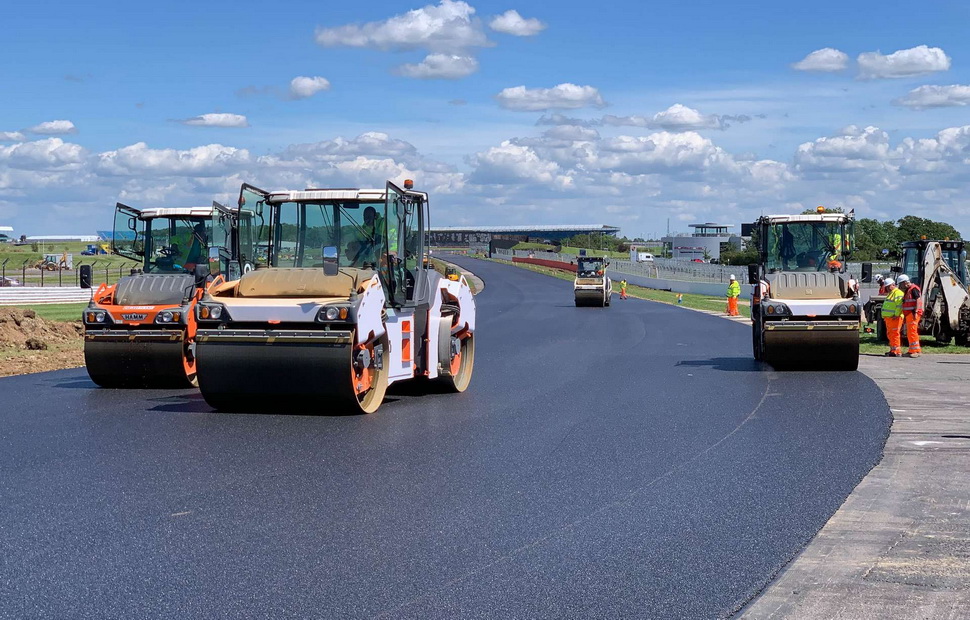

Финальные штрихи перед Гран-При Великобритании - финишный слой на Silverstone, 22 июня 2019
Финальные штрихи перед Гран-При Великобритании - финишный слой на Silverstone, 22 июня 2019

Цаффелли после визита Гран-При Великобритании по Формуле-1 пообещал убрать последние выявленные в ходе уикенда неровности (в двух поворотах), на которые обратили внимание пилоты Формулы-1. В начале августа, техника NRP вернулась на Silverstone Circuit буквально на пару дней. Все было сделано чисто и очень быстро. К работе Dromo у промоутеров MotoGP и команд не было ни единого замечания.

Ярно не без гордости приводит в своем Twitter комментарий 6-кратного чемпиона MotoGP из заводской команды Repsol Honda - Марка Маркеса - первый реальный отзыв об обновленном Silverstone Circuit в августе 2019 года: «Как только я вышел на трек сегодня утром, я почувствовал, что это теперь совершенно иной трек! Езда по нему меня захватила, и я понял, что теперь можно ехать гораздо полнее, агрессивнее. Думаю, то же почувствовали все остальные. В прошлом году мы жаловались, но в этом году я могу только поздравить Silverstone за проделанную работу - это идеальная гоночная трасса, класс!»

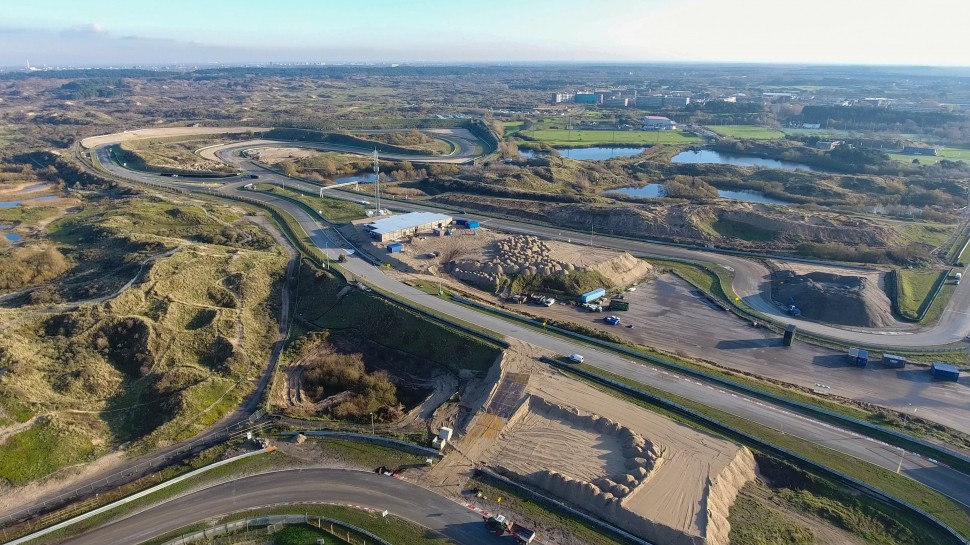

Zandvoort Circuit в Нидерландах: новый проект Dromo - будет готов весной!
Zandvoort Circuit в Нидерландах: новый проект Dromo - будет готов весной!

Сейчас Цаффелли и Dromo заканчивает работу над Zandvoort Circuit, которая должна принять Гран-При Нидерландов по Формуле-1 в 2020 году. На этой исторической трассе итальянским дизайнерам пришлось столкнуться со многими схожими проблемами родом из прошлого, как в Сильверстоуне.
