Обзор: Системы крепления мотокофров GIVI

МОТОГОНКИ.РУ, 29 марта 2014 - Пластиковые мотокофры успешно решают эти вопросы, а также позволяют хранить во время стоянок один или два мотошлема. А легкосъемная конструкция позволяет быстро снять и унести всю поклажу с собой, без необходимости постоянно заниматься утомительным распутыванием и завязыванием груза, перевозимого в открытом виде.

Система кофров GIVI общим объемом 123 л установлена на Suzuki GSF1250

Но прежде чем воспользоваться в полной мере этим благом цивилизации, нужно выбрать не только сам кофр, но и правильно подобрать и установить его крепление, наиболее оптимальное и подходящее именно для вашего мотоцикла. И вот с этим иногда возникают сложности, помочь разобраться с которыми, призвана данная статья. Углубляться в особенности конкретных моделей самих кофров особого смысла нет. За исключением ряда некоторых богато оснащенных топовых моделей, их отличия друг от друга заключаются во внешнем дизайне, полезном внутреннем объеме и доступных дополнительных аксессуарах.

Рассмотрим наиболее часто возникающие общие вопросы в подборе кофров и креплений на примере продукции фирмы GIVI – ведущего мирового производителя багажных систем для мотоциклов.

Системы универсальных креплений GIVI Monolock и Monokey

Чем отличаются системы крепления мотокофров Monokey и Monolock?

Monokey и Monolock – невзаимозаменяемые между собой системы крепления мотоциклетных кофров компании Givi, также поддерживаемые некоторыми другими производителями. В них обоих реализована удобная система открывания и снятия кофра с крепления одним ключом. Некоторые модели из разных систем схожи по дизайну и габаритам, но существуют и следующие принципиальные различия:

Кофры Monolock позиционируются как кофры для скутеров и малокубатурных мотоциклов. Они, как правило, небольшие по габаритам и проще по конструкции и применяемым материалам отделки. Рассчитаны на максимальный вес груза в 3 кг. В линейке Monolock не предусмотрены боковые кофры. В комплект поставки кофров Monolock входит универсальная крепежная пластина, которую можно без каких-либо доработок установить на большинство стандартных металлических мотобагажников, которыми малокубатурная мототехника часто комплектуется прямо с завода.

Серия кофров Monokey занимает более высокую ступень в производственной иерархии компании Givi и ориентирована на использование на мотоциклах средней и большой кубатуры. Максимально допустимая нагрузка – 10 кг. В производственной линейке имеются боковые кофры. Для кофров системы Monokey характерна усиленная конструкция крепления, материалы более высокого качества и широкий ассортимент аксессуаров (дополнительные багажники на крышку, светодиодные стоп-сигналы, внутренние сумки и другое). В комплект поставки кофров Monokey не входят никакие крепления и их нужно подбирать индивидуально под конкретный мотоцикл.

Различные варианты навески GIVI на BMW R1200GS (2014)

Что необходимо для установки верхних мотокофров на мотоцикл?

В общем случае, для установки требуются следующие компоненты:
1. Мотокофр
2. Крепежная площадка (пластина) того же стандарта, что и кофр, и совместимая с типом крепления из п.3
3. Металлический мотобагажник либо специальное крепление площадки верхнего кофра, совместимое с типом площадки из п.2

По пунктам 2 и 3 существует целый ряд вариантов и исключений из общего правила. Например, для некоторых моделей мотоциклов выпускаются комплекты для установки верхних кофров серии SR, сразу включающие в себя и площадку и крепеж.

В любом случае, подбирая багажную систему на мотоцикл, нужно сразу рассматривать систему «мотоцикл-крепление-кофр» в комплексе, а не купив приглянувшийся кофр, впоследствии обнаружить, что установка его конкретно на ваш мотоцикл будет сопряжена с решением нетривиальных инженерных задач, а то и попросту невозможна. Наиболее достоверным источником информации об ассортименте и совместимости компонентов между собой и с мотоциклом, является официальный сайт компании Givi. В частности, его раздел для подбора мотокофров по конкретной модели мотоцикла. Если вашей модели там не нашлось, то можно рассмотреть варианты с универсальными креплениями, но с оглядкой на конструкцию и тип мотоцикла. Так как, например, на большинство современных «хрупких» спортбайков установка заднего кофра невозможна в принципе, хотя их предшественники пятнадцатилетней давности могли себе это позволить.

Основные существующие системы крепления мотокофров GIVI и их применение

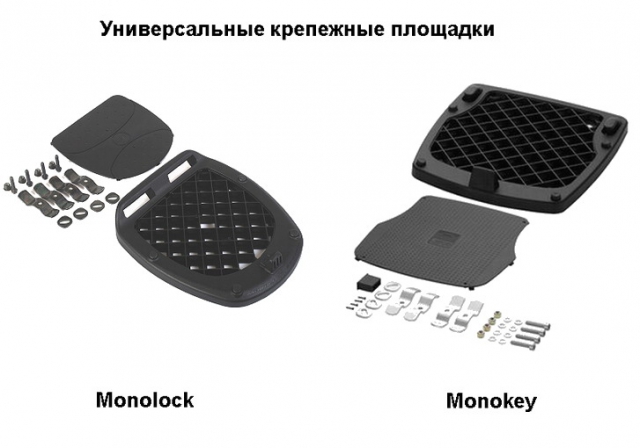

Для установки на стандартный металлический багажник универсальная крепежная площадка входит в комплект поставки кофров Monolock. Аналогичная универсальная площадка для кофров Monokey, продается отдельно и называется Givi E250.

Для большинства мотоциклов самым оптимальным вариантом является модульная система из отдельной площадки Monolock или Monokey и соответствующего ей и конкретной модели мотоцикла крепления Monorack. Такое решение наиболее полно учитывает конструктивные особенности конкретного мотоцикла и позволяет, при необходимости, сменить площадку или установить дополнительно крепление боковых кофров.

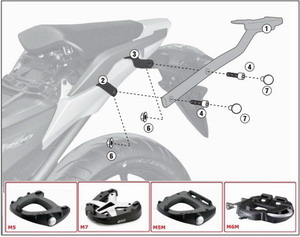

Система жесткого крепления для кофров GIVI

Крепеж Monorack серии F – предназначен для площадок Monokey M3, Monolock MM. Преимущественно встречается на моделях мотоциклов 90-х и начала 2000-х годов.

Крепеж Monorack серии FL – для площадок Monokey M35. В настоящее время данная система почти сошла на нет, хотя ее компоненты еще встречаются в продаже. Использовалась на ряде спортбайков конца 90-х - начала 2000-х годов.

Крепеж Monorack серии FZ – для площадок Monokey - М5, M7, Monolock -M5M, M6M. Система является основной для широкого круга мотоциклов, выпускаемых в настоящее время.

Givi 1000F - универсальный крепеж Monorack для площадок Monokey M3 и Monolock MM. Своего рода конструктор для установки на те модели, для которых не производится специально предназначенных крепежей. Подходит для многих дорожных мотоциклов, особенно – «классиков». Но перед покупкой желательно сначала убедиться, что на вашу модель в принципе возможна установка кофров, изучив опыт других владельцев.

Для некоторых мотоциклов выпускаются специфические крепежные комплекты верхнего кофра, отличающиеся от крепежей Monorack и сразу включающие в себя и крепеж и площадку Monokey или Monolock. Например, для Suzuki V-Strom первого поколения – это E528/E528M, для Suzuki Burgman AN650 – E529/E529M. Для целого ряда других моделей мототехники такие комплекты обозначаются в названии маркировкой SR (Special Rack) или SRA, отличающихся исполнением из алюминия. Чаще всего это максискутеры и те мотоциклы, конструкция хвостовой части которых не дает возможности использовать крепления типа FZ.

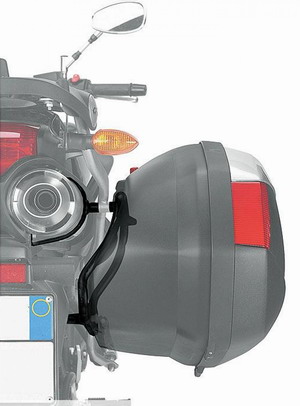

Установка боковых кофров GIVI на мотоцикл

Установка боковых кофров GIVI на мотоцикл

Для установки пластиковых боковых мотокофров Monokey предназначена серия креплений PL , выпускаемых под конкретные модели мотоциклов. Для пластиковых кофров Monokey модели V35 предназначены крепления серии PLX .

В большинстве случаев установка боковых креплений PL(PLX) требует обязательного наличия уже установленного крепления верхнего кофра Monorack F(FZ), но для некоторых моделей мотоциклов существует возможность обойтись без него. Если у вас такая модель и верхний кофр не входит в ваши планы, а нужны только боковые, то в этом случае, помимо самих боковых креплений, потребуется дополнительно приобрести специальный набор крепежа.

Крепления PLR и PLXR отличаются от вышеуказанных вариантов быстросъемной конструкцией рамок, крепящихся специальными винтами. Позволяет, в свободное от турпоездок и кофров время, не возить с собой рамки, сами по себе не украшающие мотоцикл.

Крепления PLA и PLB представляют собой конструкцию, совмещающую крепление боковых и верхнего кофра. Довольно редкое решение, в свое время выпускавшееся для таких моделей, как например Yamaha TDM850 (1996-2001), Yamaha XJ600 Diversion, Suzuki GSF 600/1200 Bandit (1996-1999), Suzuki SV650 (1999-2002). До сих пор встречается в продаже и для владельцев вышеуказанных мотоциклов является довольно интересным вариантом.

Крепления серии TE для установки боковых сумок с системой крепления Easylock. Могут также использоваться как опорные рамки для обычных мягких боковых сумок. Для установки также требуется наличие уже установленного крепления верхнего кофра Monorack либо приобретение набора дополнительного крепежа.

Все крепежные системы снабжены исчерпывающим и наглядным руководством по монтажу.
