МОТОГОНКИ.РУ, 21 февраля 2017 - Фотогалерея KTM RC16 (2017) - детальные фотографии новейшего прототипа MotoGP с презентации
Фотогалерея INTERMOT-2016: Все детали KTM RC16 MotoGP

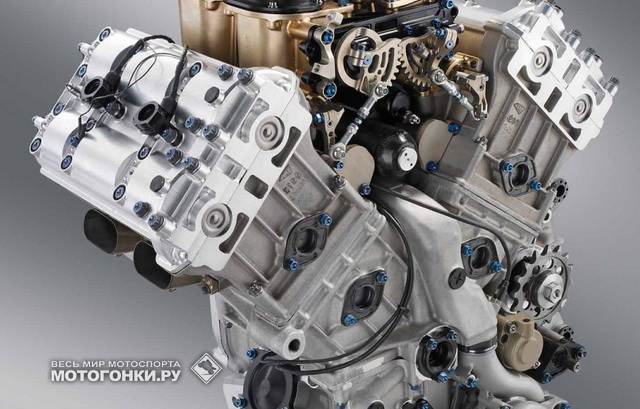

Двигатель KTM RC16
Завод разработал с нуля и в сжатые сроки (всего за 1 год) принципиально новый двигатель типа V4 объемом 1000 куб.см. Инженер Курт Триб, ранее создавший для KTM такие нетленки, как двигатели серии LC8 и SX-F, а также чемпионский 1-цилиндровый мотор для прототипа KTM RC250R в Moto3, потрудился над проектом и на этот раз: Триб является ведущим разработчиком двигателя, руководителем всего проекта девелопмента RC16 был Кристиан Рисс. Немного подробностей о ходе разработки двигателя для RC16 на МОТОГОНКИ.РУ.
Двигатель KTM RC16 был представлен журналистам на презентации летом 2016 года
Триб сразу же включил в силовую схему пневматический привод клапанного механизма и трансмиссию с непрерывным потоком мощности (seamless transmission), что позволило на стендовых испытаниях выжать из нового мотора более 265 л.с. на 19000 об./мин. Причем, официальным поставщиком моторного масла KTM RC16 остается стратегический партнер завода - компания Motorex.
Выхлопную систему типа 4-в-2 для RC16 разработали в словенской компании Akrapovič. За день до презентации KTM в Зальцбурге, в штабе Red Bull TV - Hangar-7, журналистов свозили на презентацию в Словению, где детали производства титанового выпуска обсуждались на протяжении нескольких часов.

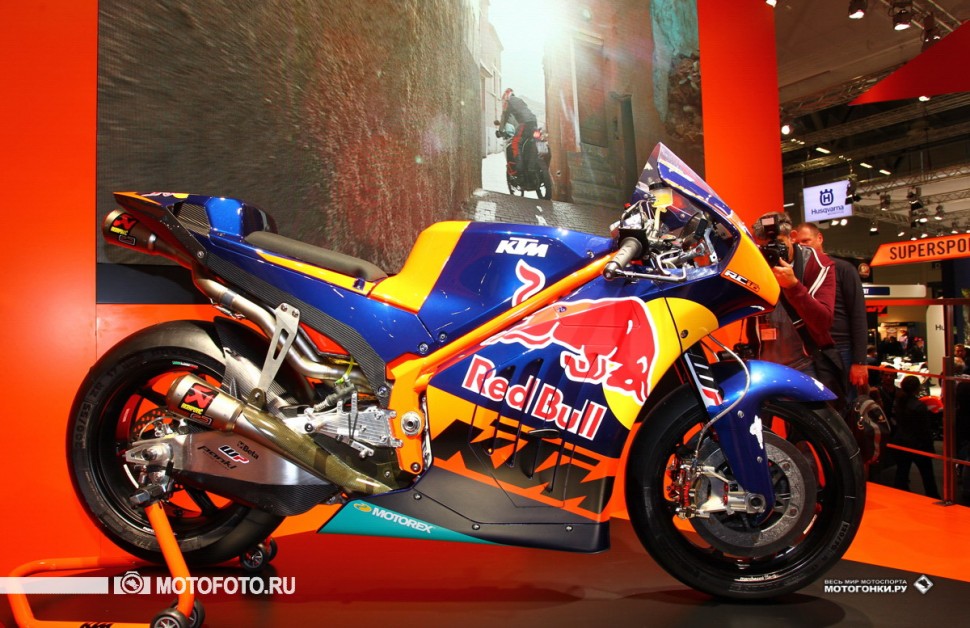

Все детали KTM RC16 MotoGP - версия, представленная на выставке INTERMOT в сентябре 2016 года - старая выпускная система (серийная Akrapovic), другие тормоза, другие детали шасси
перейти в фотогалерею
KTM RC16: до и после рестайлинга в межсезонье 2016-2017 годов
Официальная мощность, указанная в спецификации силового агрегата RC16 - "более 250 л.с.", что близко в реальности, так как в будущем Dorna Sports может ввести официальные ограничения на лимит оборотов коленчатого вала и контролировать их электронно.
Электроника
Система управления двигателем RC16 базируется на "spec ecu" (ECU - Engine Control Unit) - едином блоке, разработанным на базе Magneti Marelli AGO 340 с двумя 32-битными процессорами PowerPC частотой 264Mhz, 1024-канальным дата-логгером производства 2D Debus & Diebold с 8Gb памяти. Набор сенсоров составляет от 26 до 32, включая инерционную платформу (6 акселерометров и 6 гироскопов).
Базовый набор электронных стратегий, заложенных в едином для всех заводов ECU Magneti Marelli включает в себя контроль над электронными дроссельными заслонками Drive-by-Wire, систему торможения двигателем (Engine Braking), контроль тяги (Traction Control), системы помощи на старте (Launch Control и Wheelie Control), а также использование двухстороннего переключения передач без выжима сцепления (Quickshifter+).
Настройка электронного пакета стала основной головной болью для новых призовых пилотов KTM на тестах в Валенсии, в ноябре 2016 года. А до них, с проблемой нехватки опыта в настройке стратегий столкнулся официальный тест-пилот KTM Factory Racing Мика Каллио. Финн стал первым пилотом в истории, который вышел на стартовую решетку MotoGP на прототипе KTM RC16. Однако, гонку он завершить не смог - вернулся в гараж из-за многочисленных недоработок в электронике. Однако, сейчас, после двух серий официальных зимних тестов IRTA оба призовых пилота KTM - и Смит, и Эспаргаро воодушевлены прорывом в области конфигурации и настройки прототипа.
Шасси
Шасси RC16 уникально для сегодняшнего мира MotoGP, поскольку строится на классической и проверенной временем схеме KTM - стальной трубчатой раме типа "птичья клетка", но с жестким алюминиевым маятником заднего колеса. Все остальные элементы шасси (траверсы, связующие блоки, рычаги подвески, эксцентрики и пр.) изготовлены методом CNC - выточены на станках с ЧПУ из монолитных алюминиевых болванок, что просто не может не вызывать благоговейный трепет у фаната высокотехнологичной обработки металлов.
Рама изготовлена из хром-молибденовых труб (CrMo) переменного сечения, что обеспечивает непревзойденную жесткость конструкции, при этом, делая шасси достаточно легким и гибким. Бредли Смит, ранее работавший в MotoGP исключительно с прототипом Yamaha M1, отметил эту особенность RC16 в первую очередь, как только оседлал байк в Валенсии.

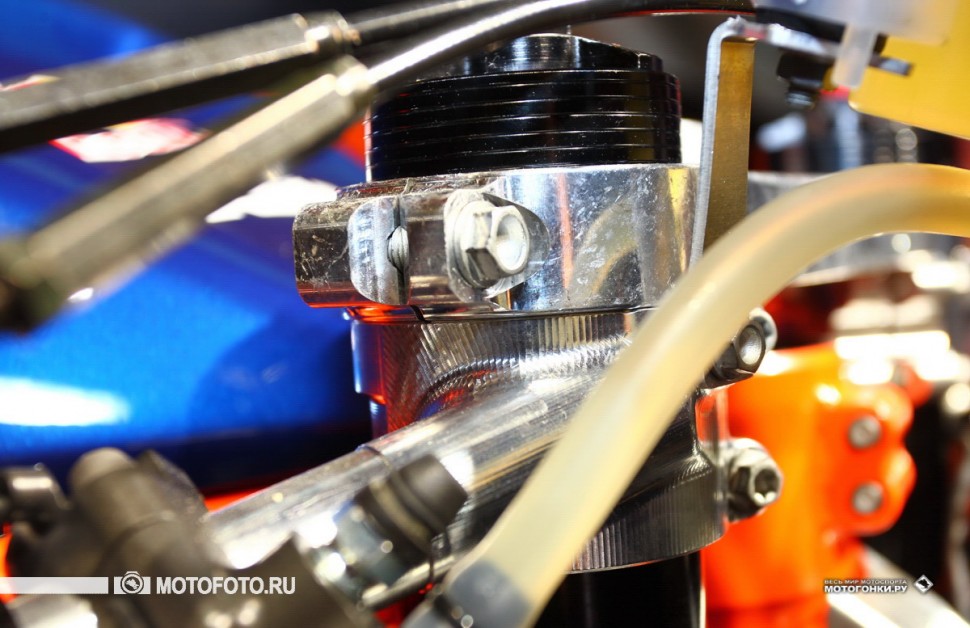

Все детали KTM RC16 MotoGP - версия, представленная на выставке INTERMOT в сентябре 2016 года - старая выпускная система (серийная Akrapovic), другие тормоза, другие детали шасси
перейти в фотогалерею
Колесная база составляет 1400 мм, что почти на 40 мм короче, чем у японских конкурентов. А вот высота седла, напротив, на 4 см больше - 850 мм. Такая геометрия делает байк очень юрким, но пока электроника не полностью отстроена, на прямых это приводит к "нервозности" поведения RC16, а также к проскальзыванию заднего колеса.

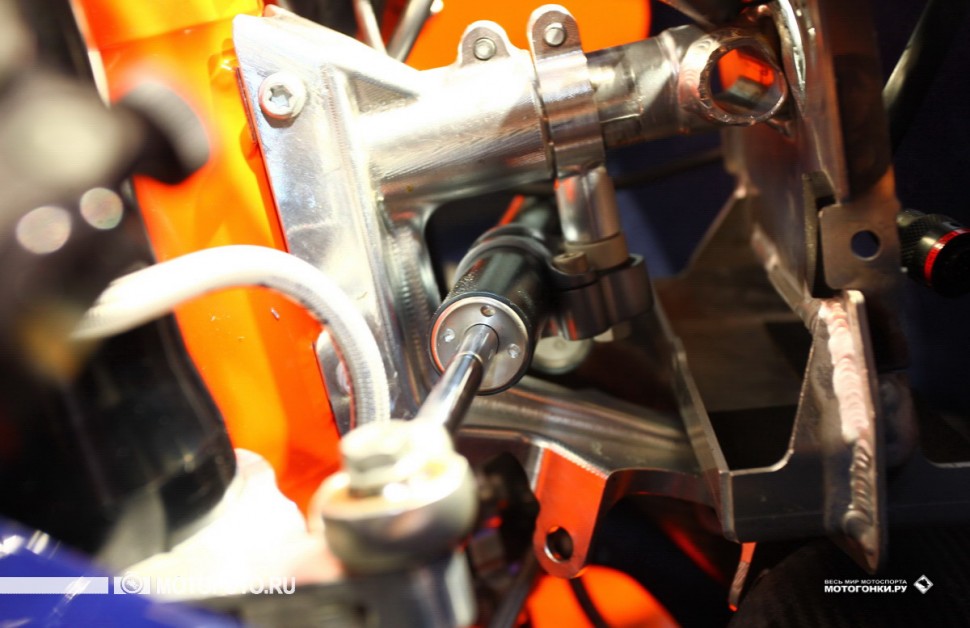

Все детали KTM RC16 MotoGP - версия, представленная на выставке INTERMOT в сентябре 2016 года - старая выпускная система (серийная Akrapovic), другие тормоза, другие детали шасси
перейти в фотогалерею
Подвески для прототипа разработала дочерняя компания KTM - White Power или WP, расположенная по соседству с головным предприятием, в Маттигхофене. Вилка перевернутого типа диаметром 48 мм и уникальный амортизатор, используемые в KTM RC16 - один из секретов завода, поскольку кроме KTM их не имеет ни один другой производитель. Насколько хорошей окажется эта инновационная разработка, покажет сезон-2017. (Подавляющее большинство заводских и частных команд использует подвески Ohlins, имеющие специальную "GP Specification").
А вот тормоза на KTM RC16 такие же, как у многих других - это Brembo серии GP4-RX, доступные на рынке, однако, имеющие некоторые существенные доработки, например, поршни увеличенного диаметра (в базовой конфигурации 32 мм, а здесь - 34 мм). Шасси стоит на колесных дисках из кованого магниевого сплава, произведенных итальянской Marchesini (дочерняя компания Brembo).
Прочие параметры
Минимальная сухая масса мотоцикла, согласно требованиям FIM - 157 кг, а объем топливного бака - 22 л. Этого более чем достаточно, чтобы преодолевать гоночные дистанции до 125 км в полный газ.
Одним из технических партнеров, но не спонсоров KTM Factory Racing стала итальянская компания-производитель аксессуаров и тюнинга Rizoma, чьи продукты выгодно украсили RC16.
Поскольку KTM Factory Racing только вступает в мир MotoGP, технических спонсоров у проекта нет, есть только партнеры. Все остальные компоненты либо произведены в заводском департаменте эксклюзивно, либо закуплены у поставщиков (как тормоза и колесные диски, например). Единственный - и главный спонсор проекта - производитель энергетических напитков Red Bull, логопит которого теперь будет украшать не 2, а сразу 6 мотоциклов в чемпионате мира по MotoGP, Moto2 и Moto3.
Фотогалерея KTM RC16 (2017) - детальные фотографии новейшего прототипа MotoGP с презентации
Фотогалерея INTERMOT-2016: Все детали KTM RC16 MotoGP
Пара интересных фактов
У KTM Factory Racing есть собственная база, она находится на Red Bull Ring в Шпильберге, трассе, которая вернулась в календарь MotoGP в 2017 году и сразу же побила все скоростные рекорды. Гран-При Австрии - домашняя гонка KTM на 200%: это дом для завода, а также для титульного спонсора - Red Bull.
MotoGP - KTM RC16 - Штефан Пире, президент KTM SportMotorcycle AG на презентации KTM Factory Racing (2017)
перейти в фотогалерею
KTM Factory Racing стал первым заводским проектом, заявившим полноценные команды по 2 пилота во все действующие классы чемпионата. Это происходит впервые с тех пор, как на свет появились классы Moto2 и Moto3. Ранее, такое удовольствие мог себе позволить только один производитель - это Honda Racing.
Теперь же президент KTM SportMotorcycles AG Штефан Пире прямо заявляет, что Honda является его первым и основным конкурентом в MotoGP, и что он намерен побить японцев уже через 3 года после вступления в Королевский класс.
